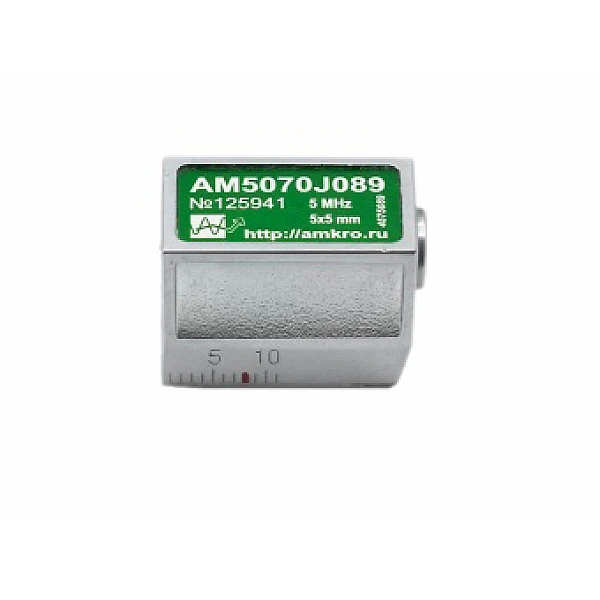

AM5070Jxx наклонные совмещенные притертые преобразователи 5 МГц 70 град

Ультразвуковые наклонные малогабаритные совмещенные преобразователи для контроля стыковых сварных соединений труб, в том числе малого диаметра. Частота 5 МГц, угол ввода в сталь 70 град.

Выполняются с притиркой под определенный диаметр трубы

Также используются для выявления поперечных дефектов тела трубы указанного диаметра.

Обозначение: AM5070Jxx, где

AM -тип корпуса и конструкции;

50 - частота 5,0 МГц

70 - угол ввода УЗ колебаний 65 градусов (для стали марки 20)

J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)

xx - диаметр притирки

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.

Проведем демонстрацию оборудования онлайн

AM5070Jxx наклонные совмещенные притертые преобразователи 5 МГц 70 град

Характеристики

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения. Размер пьезоэлемента 5х5мм идеально подходит для контроля стыковых соединений труб небольшого диаметра

Тип

контактный, наклонный, совмещенный, поперечных волн

Направление притирки

вдоль направления излучения УЗ колебаний

Диаметр притирки

любой по заказу

Угол ввода ультразвуковых колебаний в сталь 20

70 °

Обозначение по ГОСТ

П121-5-70-M-ДХХ (где XX - диаметр кривизны поверхности)

Номинальная частота преобразователя

5,0 МГц ± 10%
