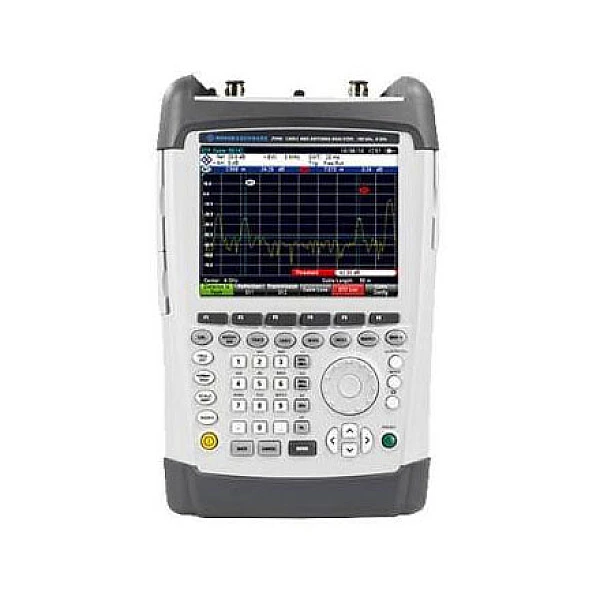

Анализатор кабелей и антенн Rohde & Schwarz ZVH8
Анализатор антенн R&S ZVH – это производительный, многофункциональный и компактный прибор, простой в использовании и неприхотливый в эксплуатации. С его помощью осуществляется анализ кабелей, антенн и различных электрических цепей при монтаже, эксплуатации и тестировании передающих базовых станций мобильной связи и сотовых сетей.
- Согласование антенн.
- Тестирование антенного усилителя (TMA).
- Проверка кабеля на неполадки и разрывы.
- Расчёт потерь и определение выходной мощности BTS.
- Несколько комплектаций и модификаций с разными функциональными возможностями.
- Частотный диапазон от 100 КГц до 3,6 ГГц (модель R&S ZVH 4).
- Частотный диапазон от 100 КГц до 8 ГГц (модель R&S ZVH 8).
- Большая продолжительность работы от батареи для работы в полевых условиях.
- Легкозаменяемые элементы питания.
- Встроенный источник питания для активных компонентов (например, антенных усилителей TMA).
Как и другие приборы этого класса, перед началом работы анализатор антенн R & S ZVH требует калибровки для обеспечения максимальной точности. Эта процедура проводится один раз, после чего вы можете использовать прибор в любом режиме — повторять калибровку не потребуется. Быстрая смена режимов измерений позволяет легко выполнять несколько задач подряд.
Простое и понятное управление позволяет быстро освоить работу с R&S ZVH как профессионалам, так и начинающим пользователям. Анализатор электроцепей оснащён большим жидкокристаллическим дисплеем и удобной кнопочной панелью управления, с возможностью программирования клавиш. Мастер создания отчётов поможет вам легко и быстро передать информацию с анализатора на персональный компьютер для дальнейшей обработки, а мощный пакет специального программного обеспечения R&S ZVHView упростит создание отчётности.
Большое количество коммуникационных разъёмов позволяют подключать к анализатору сигналов электроцепей R&S ZVH самые различные аксессуары, включая GPS приёмник или Biass-Tee. При помощи портов USB и LAN вы можете осуществлять удалённое подключение для дистанционного управления прибором.
Проведем демонстрацию оборудования онлайн
Характеристики
Технические характеристики:
| Диапазон частот | От 100 кГц до 8 ГГц | ||
|---|---|---|---|
| Выходная мощность (порт 1, порт 2) | от 0 дБмВт до - 40 дБмВт (номинал), шаг 1 дБ | ||
| Максимально допустимый уровень паразитного сигнала на входе | +17 дБмВт (номинал) | ||
| Число точек | 631 | ||
| Измерения расстояния до места повреждения (DTF — Distance-to-fault) | |||
| Режимы отображения | Обратные потери (дБ), КСВН | ||
| Разрешение в метрах | (1,58 × коэффициент замедления/полоса обзора) | ||
| Отображаемый диапазон измерения расстояния | от 3 м до 1500 м | ||
| Измерения параметров отражения | |||
| Направленность | от 100 кГц до 3 ГГц (номинал) | > 43 дБ (номинал) | |
| от 3 ГГц до 3,6 ГГц | > 37 дБ (номинал) | ||
| от 3,6 ГГц до 6 ГГц | > 37 дБ (номинал) | ||
| От 6 ГГц до 8 ГГц | > 31 дБ (номинал) | ||
| Режимы отображения | Обратные потери (дБ), КСВН, потери в кабеле при однопортновом измерении | ||
| Измерения параметров передачи (R&S®ZVH-K39) | |||
| Динамический диапазон (S21) | от 100 кГц до 300 кГц | > 50 дБ (номинал) | |
| от 300 кГц до 2,5 ГГц | > 80 дБ, тип. 100 дБ | ||
| от 2,5 ГГц до 3,6 ГГц | > 70 дБ, тип. 90 дБ | ||
| от 3,6 ГГц до 6 ГГц | > 70 дБ, тип. 90 дБ | ||
| От 6 ГГц до 8 ГГц | > 50 дБ (номинал) | ||
| Режимы отображения | амплитуда в дБ (потери, усиление) | ||
| Источник питания постоянного тока (пост. смещение, порт 1 и порт 2) | |||
| Диапазон напряжений | внутренний источник напряжения | от +12 В до +32 В, шаг 1 В | |
| Максимальная выходная мощность | 4 Вт (батарея), 10 Вт (сеть электропитания) | ||
| Максимальный ток | 500 мА | ||
| Максимальное напряжение | внешний источник напряжения | 50 В | |
| Максимальный ток | 600 мА | ||
| Общие характеристики | |||
| Дисплей | цветной ЖК дисплей 6,5 дюймов с разрешением VGA | ||
| Время работы от батареи | R&S®HA-Z204, 4,5 А●ч | до 3 ч | |
| R&S®HA-Z206, 6,75 А●ч | до 4,5 ч | ||
| Размеры (Ш x В x Г) | 194 мм × 300 мм × 69 мм (144 мм)1),7,6 дюйм × 11,8 дюйм × 2,7 дюйм (5,7 дюйм)1) | ||
| Масса | 3 кг, 6,6 фунт | ||
Комплектация
- Прибор;
- Пассивные пробники для каждого канала;
- Шнур питания;
- инструкция по эксплуатации;
- CD- диск с ПО.
