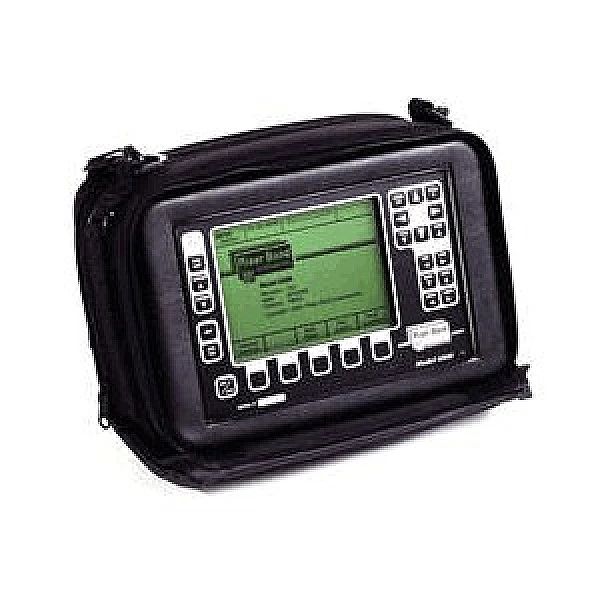

Анализатор сетей RD6000

Анализатор телефонных сетей Model 6000

Многофункциональная система для тестирования телефонных линий. Совмещает в себе приборы диагностики и определения месторасположения дефектов кабелей. Состоит из мультиметра, многофункционального времяимпульсного рефлектометра, локатора для поиска дефектов изоляции кабелей, измерителя уровня шума и специального устройства для идентификации парных кабельных жил.

Специалисты по тестированию телефонных линий используют Модель 6000 для выявления неисправностей кабелей в аналоговых и цифровых телефонных сетях.

Model 6000 - многофункциональный прибор для тестирования, объединяющий в себе функции диагностики и локации неисправностей, и включает в себя: мультиметр; полнофункциональный времяимпульсный рефлектометр (TDR); локатор неисправностей, связанных с изменением величины сопротивления (RFL); тестер сопротивления изоляции (IR) и измеритель баланса пар и уровня шумов. Специалисты по тестированию телефонных линий используют Model 6000 для определения неисправностей в обыч-ных (голосовых) кабелях и в кабелях для высокоскоростной передачи данных.

В режимах мультиметра, тестера сопротивления изоляции, измерителя баланса пар и уровня шума Model 6000 используют для определения типа неисправности, положение которой может быть определено в режиме TDR или RFL. Прибор способен определять полные и частичные разрывы, короткие замыкания с высоким и низким сопротивлением, наличие воды, отводов, катушек нагрузки, плохих стыков, неисправных разъемов и др. повреждений кабелей.

Мультиметр позволяет измерять переменное и постоянное напряжение до 400 В, напряжение батарей от 2 до 400 В и сопротивление до 2 кОм. Встроенный мост предоставляет возможность измерений в 3 и 4 проводном режиме. Тестер изоляции работает в диапазоне до 100 МОм. Рефлектометр, входящий в состав RD6000, не уступает по своим возможностям и точности измерений модели RD3300. Вся информация хранится в памяти прибора и может быть быстро распечатана.

Результаты отображаются на жидкокристаллическом дисплее, с разрешением 320х240 точек. Дисплей обладает повышенной четкостью, а встроенная электролюминесцентная подсветка делает его пригодным для использования в помещениях с недостаточным освещением и даже в темноте. Управление осуществляется с помощью удобных кнопок с четкой маркировкой, расположенных на передней панели прибора.

Питание прибора осуществляется от аккумулятора. Одного полного заряда аккумулятора хватает на 6 ч. работы рефлектометра. RD6000 способен работать в диапазоне температур от 0 до +60 градусов. Максимально допустимая влажность составляет 95% без конденсации влаги.

Комплектация:

• RD6000 в сумке-футляре — 1шт.;
• адаптер для заряда аккумуляторов от сети 220 В и 12 В — 1шт.;
• инструкция — 1шт.;
• программное обеспечение — 1шт.;
• сумка для транспортировки — 1шт.;
• тестовые провода — 1шт.;
• удаленный модуль REMOTE — 1шт.
