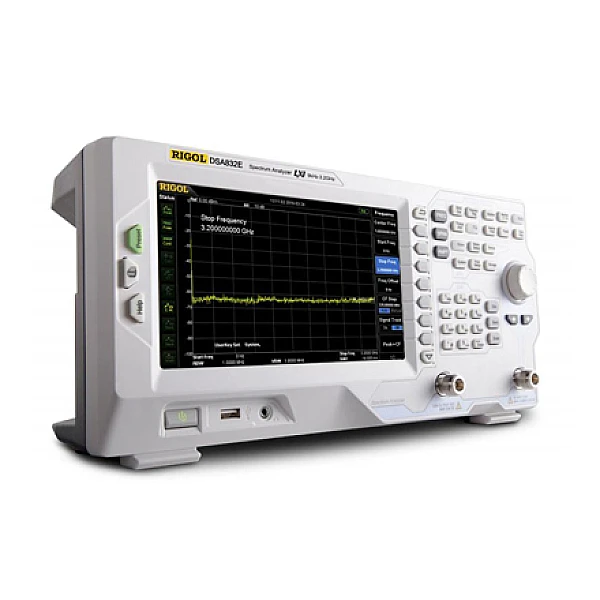

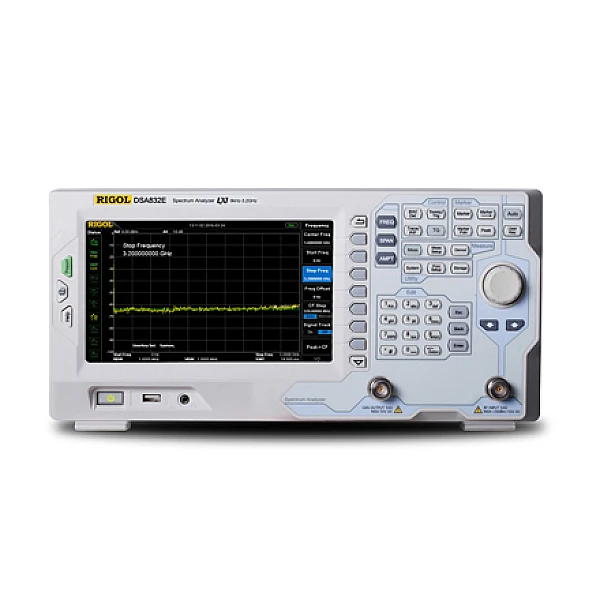

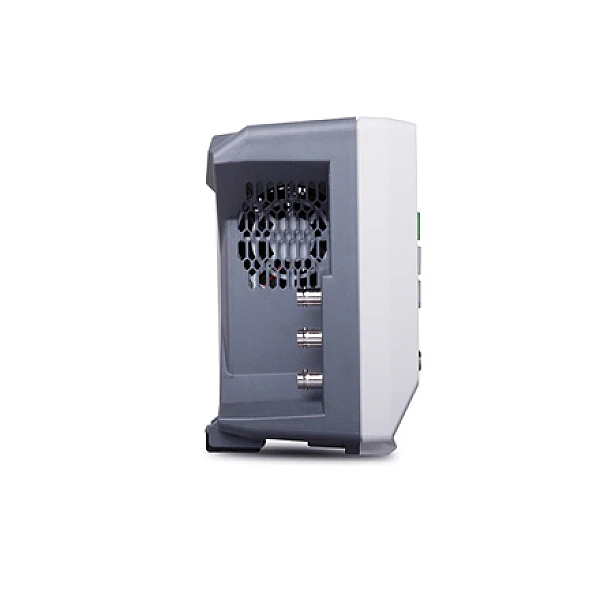

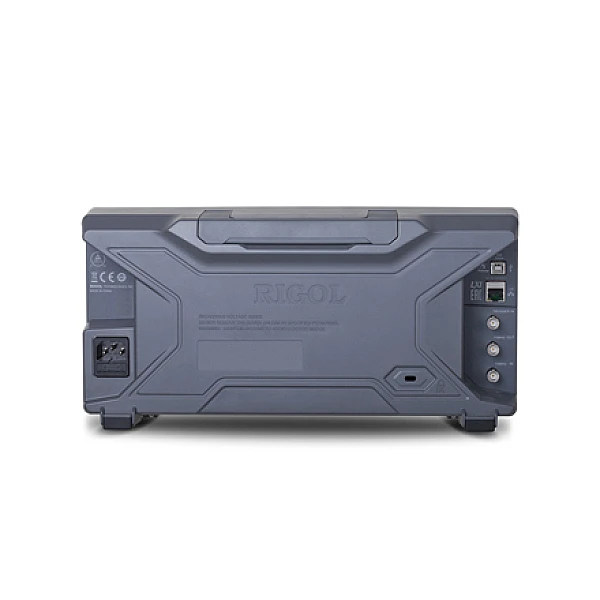

Анализатор спектра Rigol DSA832

Характеристики

Параметры

Значения

Частота

Частотный диапазон

9 кГц…3,2 ГГц

Разрешение

1 Гц

Температурная стабильность источника опорной частоты

± 5х10^-7

Изменение погрешности источника опорной частоты

± 1х10^-6/год

Погрешность измерения частоты

Разрешение маркера:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц

Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)

Полоса обзора

Нулевая, 100 Гц…3,2 ГГц

Погрешность полосы обзора

± полоса обзора / (кол. точек развертки-1)

Плотность фазовых шумов

<-98 дБн/Гц @ 10 кГц

Полоса пропускания

Полоса пропускания ПЧ (-3 дБ )

10 Гц… 1 МГц, с шагом 1-3-10

Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)

200 Гц, 9 кГц, 120 кГц

Избирательность фильтров по уровням (60 дБ/3 дБ)

<5:1

Погрешность установки полосы пропускания ПЧ

<5%

Полоса пропускания видео

1 Гц … 3 МГц, с шагом 1-3-10

Амплитуда

Диапазон измерения уровня

Уровень собственных шумов … +20 дБм

Максимальный уровень на входе (аттенюатор 30 дБ)

50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность CW RF Power
+30 дБм (1 Вт) макс. опасный уровень

Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл., нормализован к 1С

без предусилителя:

9 кГц...100 кГц: <-120 дБм
100 кГц…5 МГц: <-135 дБм, типично -138 дБм
5МГц…3.2 ГГц: <-140 дБм, типично -144 дБм

с предусилителем (опция PA-DSA832):
9 кГц...100 кГц: <-152 дБм
100 кГц…5 МГц: <-152 дБм, типично -155 дБм
5МГц…3.2 ГГц: <-157 дБм, типично -161 дБм

Частотный отклик

без предусилителя:
< 0,5 дБ : 100 кГц….3,2 ГГц (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)

с предусилителем :
< 0,7 дБ : 100 кГц….3,2 ГГц (f≥1 МГц, аттенюатор = 10 дБ, отн. 50 МГц)

Аттенюатор

Предел ослабления:
0…30 дБ, с шагом 1 дБ

Погрешность переключения (центральная частота=50 МГц, аттенюатор = 10 дБ):
< 0,3 дБ

Абсолютная амплитудная погрешность
(центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)

± 0,3 дБ

Установка опорного уровня

Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ

Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры

Погрешность измерения
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC)
<0,8 дБ

Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)

SHI : +45 дБм

Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)

TOI: +11 дБм , типично +15 дБм

Комбинационные искажения

<-60 дБн

Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)

<-90 дБм, <-100 дБм, типично

Логарифмическая шкала

1 дБ…200 дБ

Линейная шкала

0 до опорного уровня

Количество точек

601

Количество графиков

3 + основной

Тип детектора

Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average
Quasi-peak (DSA800-EMI)

Операции над графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Развертка

Диапазон

1 мс… 1500 с (нулевой обзор)
20 мкс ….3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц)
запуск: непрерывный, однократный

Предусилитель

Усиление (100 кГц...3,2 ГГц)

17 дБ (номинальное)

Вход

ВЧ вход

Соединитель N-типа (female) ; 50 Ом;

Другие входы / выходы

Выход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female)

Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа BNC (female)
Вход 10 МГц: уровень 0 дБм…10 дБм
Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично
Импеданс вх/вых опорного генератора 50 Ом
Импеданс входа внешнего запуска 1 кОм
Уровень запуска: 5 В TTL уровень

USB Host 2.0
USB Device 2.0

Запуск

Источник запуска

свободный, видео, внешний

Внешний запуск

5 В TTL уровень

Трекинг-генератор

Частотный диапазон

100 кГц...3,2 ГГц

Выходной уровень

-40 дБм...0 дБм, шаг 1 дБ

Общие данные

Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов

Поддержка принтера

Протокол PictBridge

Удаленное управление

USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
LXI Class C
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2

Напряжение питания

Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц

Потребляемая мощность

35 Вт, типично;
50 Вт, масимально

Габаритные размеры

361,6 x 178,8 х 128 мм

Масса

4,55 кг

Внутренняя память данных

Flash Disk (встроенный)

Рабочая температура

0 ºC …50 ºC
