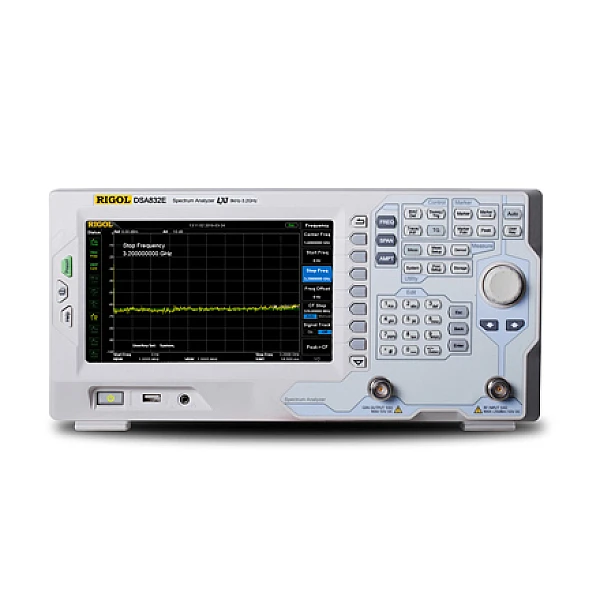

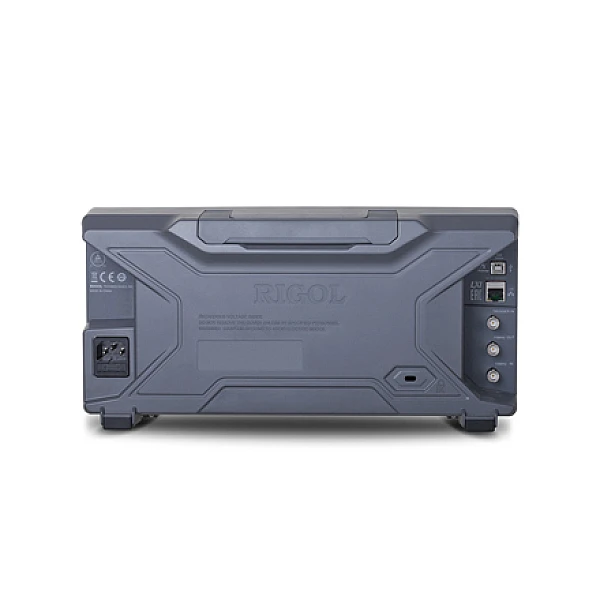

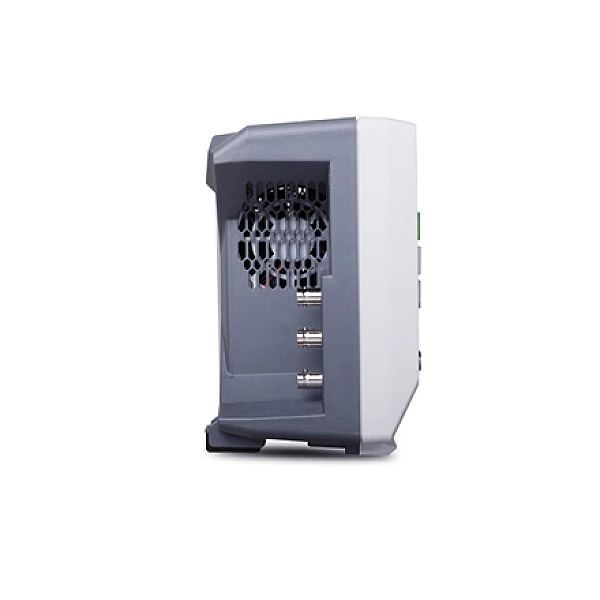

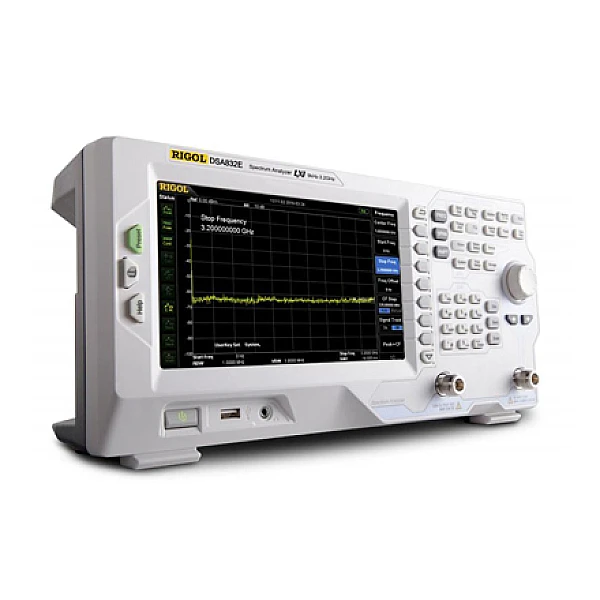

Анализатор спектра Rigol DSA832E

Параметры

Значения

Частота

Частотный диапазон

9 кГц…3 ГГц

Разрешение

1 Гц

Температурная стабильность источника опорной частоты

± 5х10-7

Изменение погрешности источника опорной частоты

± 1х10-6/год

Погрешность измерения частоты

Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц

Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)

Полоса обзора

Нулевая, 100 Гц…3 ГГц

Погрешность полосы обзора

± полоса обзора / (кол.точек развертки-1)

Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц)

Полоса пропускания

Полоса пропускания ПЧ (-3 дБ) Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI)

10 Гц… 1 МГц, с шагом 1-3-10 200 Гц, 9 кГц, 120 Гц

Избирательность фильтров по уровням (60дБ/3 дБ)

<5:1

Погрешность установки полосы пропускания ПЧ

<5%

Полоса пропускания видео

1 Гц … 3 МГц, с шагом 1-3-10

Амплитуда

Диапазон измерения уровня

Уровень собственных шумов … +20 дБм

Максимальный уровень на входе (аттенюатор 30 дБ)

50 В постоянная составляющая +20 дБм (100 мВт) мощность CW RF Power +30 дБм (1 Вт) макс. опасный уровень

Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл.

без предусилителя: 9 кГц…100 кГц: 100 кГц…5 МГц: 5МГц…3.2 ГГц: с предусилителем (опция PA-DSA832): 100 кГц…5 МГц: 5 МГц…3.2 ГГц:

Логарифмическая шкала

1 дБ…200 дБ

Линейная шкала

0 до опорного уровня

Количество точек

601

Количество графиков

3 + основной

Тип детектора

Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average, Quasi-peak (DSA800-EMI)

Операции над графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

АЧХ

без предусилителя: < 0,5 дБ : 100 кГц….3,2 ГГц (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) с предусилителем (опция PA-DSA832): < 0,7 дБ : 100 кГц….3,2 ГГц (f≥1 МГц, аттенюатор = 10 дБ, отн. 50 МГц)

Аттенюатор

Предел ослабления: 0…30 дБ, с шагом 1 дБ

Погрешность переключения (центральная частота=50 МГц, аттенюатор = 10 дБ): < 0.3дБ

Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)

± 0.4 дБ

Установка опорного уровеня

Диапазон: -100 дБм…+30 дБм с шагом 1 дБ

Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры

Погрешность измерения (достоверность 95%, с/ш>20 dB, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<1,5 ГГц, 20 ºC to 30 ºC) <0,8 дБ

Гармонические искажения 2-го порядка

SHI : +45 дБм

Интермодуляционные искажения 3-го порядка

TOI: +11 дБм, типично +15 дБм

Комбинационные искажения

Собственные комбинационные помехи

Развертка

Диапазон

1 мс… 1500 с (нулевой обзор) 20 мкс ….3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц) запуск: непрерывный, однократный

Вход

ВЧ вход

Соединитель N-типа (female) ; 50 Ом;

Другие входы/выходы

Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female)

Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа BNC (female) Вход 10 МГц: уровень 0 дБм…10 дБм Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично Импеданс вх/вых опорного генератора 50 Ом Импеданс входа внешнего запуска 1 кОм Уровень запуска: 5 В TTL уровень

USB Host 2.0 USB Device 2.0

VGA Коннектор VGA, 15-pin mini D-SUB Разрешение 800 * 600 @ 60Hz

Запуск

Источник запуска

свободный, видео, внешний

Внешний запуск

5 В TTL уровень

Общие данные

Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов

Поддержка принтера

Протокол PictBridge

Удаленное управление

USB TMC LAN интерфейс 10/100 Base-T, RJ-45 IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2

Напряжение питания

Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц

Потребляемая мощность

35 Вт, типично; 50 Вт, масимально

Габаритные размеры

361,6 x 178,8 х 128 мм

Масса

4,55 кг

Внутренняя память данных

Flash Disk (встроенный)

Рабочая температура

0 ºC …50 ºC
