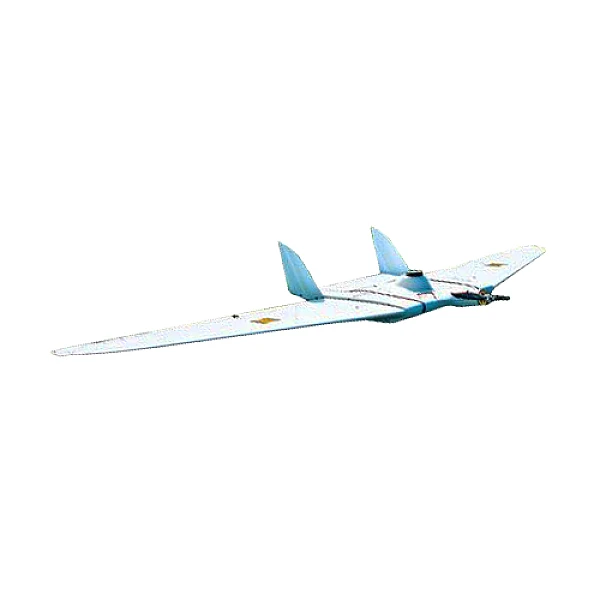

БПЛА Supercam S240-f

Supercam S240-f разработан специально для осуществления аэрофотосъемки местности. Используя беспилотный комплекс Supercam S240, вы сможете выполнять кадастровые работы максимально быстро и эффективно. Благодаря превосходной аппаратной составляющей, комплекс способен пребывать в воздухе в течение длительного времени, производя съемку местности на протяжении всего полета.При разработке комплекса БПЛА Supercam S240-f реализована эффективная процедура задания маршрута: достаточно внести в память системы координаты точек, по которым будет осуществляться облет территории, а все расчеты будут произведены автоматически. Координаты загружаются через GPS или устанавливаются вручную по карте посредством вспомогательного ПО. Запуск БПЛА Supercam S240-f осуществляется посредством специальной катапульты. Полёт и посадка аппарата осуществляется в автоматическом режиме.Система включает в себя профессиональную фотокамеру Sony Nex-7, специально настроенную для аэрофотосъемки. Благодаря отличной фототехнике, полученные с помощью Supercam S240 снимки автоматически привязываются к GPS и могут быть загружены на ПК для дальнейшей обработки и получения орфофотоплана, ЦМР и пр. Каждый снимок содержит в себе всю необходимую для автоматической обработки информацию, такую, как угол съемки, скорость БПЛА и др.Использование Supercam S240-f значительно упрощает ряд задач в геодезии и картографии. Полностью автоматический беспилотник экономит ваше время и средства, при этом предоставляя данные с высокой точностью.

Лучшее соотношение тактико-технические характеристики/цена.

Технология
Вам нужно только задать маршрут полета (либо непосредственно загружая GPS координаты маршрутных точек, либо указывая эти точки на загруженной в ПО карте), и беспилотный аппарат всё остальное сделает за вас. Беспилотник запускается c рук, без применения специальных средств, взлетает, выполняет полет по маршруту и садится в автоматическом режиме. После чего вам останется лишь скачать высокодетальные фотографии, привязанные к GPS, в вашу любимую программу для создания фотопланов, ортофотопланов, ЦМР. Для каждого снимка имеется полный набор телеметрической информации: географические координаты центральной точки, высота и угол съемки, скорость/крен/тангаж аппарата.

Назначение комплекса
Беспилотник позволяет выполнить аэрофотосъемку участка с заданной высоты и получить GPS координаты интересующих объектов для решения следующих задач:

• Инвентаризация объектов недвижимости
• Картографирование
• План застройки
• Рекламная съемка
• Борьба с вредителями
• Высокоточное сельское хозяйство
• Мелиорация
• Управление стадами
• Землеустройство и мониторинг
• Инвентаризация лесного хозяйства

Тактико-технические характеристики БПЛА

• Время полета – до 120 мин.;
• Скорость полета – 65 ÷ 120 км/ч;
• Радиус действия радиолинии – 70 км.
• Максимальная дальность полета – не менее 120 км;
• Масса летательного аппарата – 4,5 кг;
• Размах крыла летательного аппарата – 2,4 м;
• Рабочая высота полета – 100 ÷ 1500 м.
• Практический потолок – не менее 3600 м;
• Время развертывания комплекса – 10 мин;
• Условия эксплуатации
• ветер до 15 м/c,
• температура окружающего воздуха от –40°С до +40°С,
• умеренный дождь и снегопад;
• Взлет – с помощью эластичной катапульты (рогатка);
• Посадка – на парашюте в автоматическом либо полуавтоматическом режиме;
• Площадка для взлета и посадки – 100 х 100 м;
• Режимы полета - полет в автоматическом или полуавтоматическом режиме;
• Автоматическая самодиагностика наземного и бортового оборудования

Состав комплекса

№	Наименование	Количество
1	Пульт управления беспилотным аппаратом - наземная станция управления НСУ в пылевлагозащищенном кейсе (ноутбук, джойстик, видео ацп, комплект кабелей), ПО для управления БПЛА	1
2	Наземный блок антенн	1
3	Контейнер транспортировочный для БПЛА S240	1
4	Беспилотный самолет Supercam S240 с парашютом с продолжительностью полета до 2-х часов (навигационные огни, встроенная цифровая система телеметрии, радиомодем с приемником СНС (диагональ воздух), система самодиагностики, система автоматического отцепа крыльев, система автоматического отцепа строп парашюта)	1
5	Полезная нагрузка фотокамера профессиональная 24Мпикс	1
6	Катапульта эластичная с буром в чехле	1
7	Зарядное устройство для АКБ в пыле-влагозащищенном кейсе	1
8	Аккумуляторная батарея 10 Ач	4
9	Запасные части и инструменты	1

Опционально комплекс можно укомплектовать дополнительным БПЛА, курсовой видеокамерой, видеокамерой на гиростабилизированной платформе и тепловизором с возможностью передачи видеоинформации на расстояние до 25км.

Планирование полета
Планирование полета осуществляется с помощью программного обеспечения, входящего в состав комплекса. При планировании маршрута учитывается:

• тип объекта - площадной или протяженный объект;
• заданная путевая скорость БЛА;
• требуемое перекрытие снимков - частота съемки;
• высота полета над поверхностью земли;
• угол раствора объектива фотоаппарата.

При планировании программа автоматически рассчитывает длину траектории полета, время на маршруте, проводит проверку полетного задания на предмет соответствия эксплуатационным ограничениям данного БЛА.


Выходные данные:

1. Ортофотоплан 1:500, 1:1000, 1:2000(GeoTiff, мозаика тайлов)
2. Облако точек
3. Цифровая модель местности (BIL, XYZ, GeoTiff, ARC ASCIIGRID)
4. 3D-модель местности (3ds, Stanford PLY, Adobe PDF, Collada, VRML и др.)


Достоинства использования комплекса:

- Высокоточный результат
- Оперативность
- Мобильность
- Безопасность
- Простота в использовании
- Современный автопилот (взлёт, выполнение полётного задания, возвращение, посадка – выполняет автопилот)
- Контроль в реальном времени

Функциональные возможности комплекса:
Корректировка (добавление, удаление и перемещение точек маршрута), полная перезагрузка полетного задания и считывание задания с других НСУ во время полета;
Составление полетного задания с учетом карты высот;
Возможность передачи управления БЛА с одной НСУ на другую;
Система автоматического управления (САУ - автопилот БПЛА) обеспечивает удержание БПЛА на заданной высоте, выполнение заданных маневров в горизонтальной и вертикальной плоскостях, выполнение поставленной задачи;
БПЛА осуществляет автоматический полет по заданной программе, имеет возможность зависания над объектом. Точка облета может перемещаться оператором в реальном времени с учетом корректировки на ветер или неточности электронной карты;
Полуавтоматическое управление может осуществляться при помощи многофункционального джойстика;
Защита от потери управления (при обрыве связи БПЛА возвращается на точку старта и совершает автоматическую посадку);
Возможность одновременной эксплуатации 4х БПЛА;
Возможность управления БПЛА с двух НСУ и передачи управления;
Голосовой модуль НСУ (голосовое подтверждение всех команд и текущих изменений условий полета, скорости ветра и выполнения полетного задания);
Автоматический возврат БПЛА в заданную точку;
Взлет и посадка осуществляются в автоматическом режиме;
Возможность подключения НСУ к сети интернет как веб-сервера с функциями полнофункционального удаленного терминала;
Предусмотрена возможность работы НСУ в движении.

В комплект входит программное обеспечение наземной станции управления. Все БПЛА поддерживают 3 режима управления летательным аппаратом во время его полета:
1) автоматический – БПЛА летит по заранее заданной программе и может не иметь связи с НСУ, при наличии связи оператор имеет возможность изменять контрольные точки, высоту, скорость и другие параметры ЛА при помощи интерфейса ПО наземной станции управления;
2) полуавтоматический – оператор изменяет курс, высоту, скорость и другие параметры ЛА при помощи интерфейса ПО наземной станции управления.

БПЛА имеет возможность запланированной автоматической посадки:
1) по команде с НСУ (на точку старта);
2) при завершении полетного задания (на запрограммированную точку).

В аварийных случаях посадка совершается:
1) при обрыве связи (на точку старта);
2) при разряде батареи ниже критического уровня (на текущую точку).
Комплект БПЛА полностью готов к использованию сразу после его получения.
