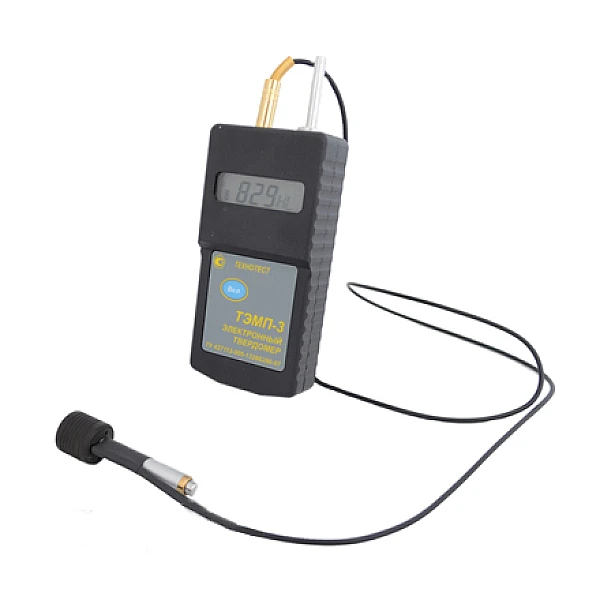

Динамический твердомер ТЭМП-3
Тип оборудования: Твердомер, измеритель твердости
Производитель твердомеров: Россия
Серия: ТЭМП
Модель: ТЭМП-3
Описание: прибор для измерения твердости черных и цветных металлов, резины с переводными таблицами
Динамический твердомер ТЭМП-3 прошел Госиспытания (сертификат № 9314), зарегистрирован в Государственном Реестре средств измерений ГОССТАНДАРТа России под № 17956-98 и допущен к применению в Российской Федерации. Динамический твердомер ТЭМП-3 также зарегистрирован в Государственных Реестрах средств измерений ГОССТАНДАРТов Украины, Беларуси, Казахстана и в отраслевом Реестре средств измерений МПС РФ под № МТ-020.2000.
Назанчение твердомера:
Твердомер ТЭМП-3 предназначен для экспрессного измерения твердости различных изделий (из стали, чугуна, цветных металлов, резины и др. материалов) в производственных и лабораторных условиях по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора “D” (HSD).
Измерение твердости переносным твердомером ТЭМП-3 осуществляются путем перевода показаний прибора по шкале Лейба (или Либа HL) в числа твердости (НВ, HRC, HV, HSD) с помощью переводных таблиц, поставляемых вместе с твердомером. Твердомер ТЭМП-3 выпускается взамен снятого с производства твердомера ТЭМП-1.
Портативный твердомер ТЭМП-3 может быть использован в машиностроении, металлургии, энергетике и других отраслях промышленности, а также в ремонтно-монтажных организациях. Объектами измерений твердомером может быть широкий спектр промышленного оборудования: сосуды давления различного назначения, трубопроводы, роторы турбин и генераторов, валки прокатных станов, коленчатые валы, шестерни, детали и узлы транспортных средств, рельсы, колеса вагонов, электро- и тепловозов, промышленные полуфабрикаты, отливки, поковки, листы, трубы и т.д.
Твердомера ТЭМП-3 обладает следующими отличительными особенностями:
- измерение твердости деталей практически без ограничений по толщине, массе и уровне твердости, в том числе сложной формы и крупногабаритных изделий, имеющих труднодоступные зоны измерений, при различных пространственных положениях датчика твердомера;
- высокая производительность, простота измерений и обслуживания прибора;
- диагностирование твердости эксплуатируемого оборудования с целью оценки его остаточного безопасного ресурса;
- самоотключение прибора, индикация ресурса батарей питания;
- компьютерная корректировка и распечатка переводных таблиц твердости прибора с помощью поставляемой на дискете программы;
- определение предела прочности на растяжение Rm (sв) путем пересчета с НВ по ГОСТ 22761-77 для углеродистых сталей перлитного класса – через переводные таблицы.
Технические характеристики твердомера ТЭМП-3:
|
Шкалы твердости |
HL, HB, HRC, HV, HSD, Rm и другие по выбору заказчика (в виде переводных таблиц)* |
|
Диапазоны измерения твердости по шкалам: Роквелла Бринелля Шора Виккерса Шору А при необходимости указанные диапазоны могут быть расширены |
22-68 HRC 100-450 HB 22-99 HSD 100-950 HV 40-75 HSA |
|
Количество записанных шкал |
1 шкала HL |
|
Абсолютная погрешность показаний твердомера на образцовых мерах твердости: МТР-1 ГОСТ 9031-78 (25 ± 5, 45 ± 5, 65 ± 5 HRC) МТБ-1 ГОСТ 9031-78 (100 ± 25, 200 ± 50, 400 ± 50 HB) МТВ-1 ГОСТ 9031-78 (450 ± 50, 800 ± 75 HV) МТШ ГОСТ 8.426-81 (30 ± 7, 60 ± 7, 95 ± 7 HSD) *погрешность прибора при твердости 65 ± 5 HRC, не более |
± 1,5 HRC ± 10 НВ ± 12 HV ± 2 HSD *1% |
|
Калибровка (корректировка) шкал - возможность подстройки шкал Заказчиком по образцовым мерам твердости или по образцам материалов с различной твердостью |
Есть |
|
Время одного измерения, с |
2 |
|
Минимальная масса измеряемой детали |
от 2 кг и выше без ограничений; от 0,03 г (при толщине изделия не менее 3 мм) до 2 кг при использовании методик (например, методика притирки) или оснастки |
|
Минимальная толщина закаленных слоев, мм |
0.8 |
|
Напряжение питания прибора от 2-х элементов типа АА, В |
3 |
|
Время непрерывной работы прибора на 2-х элементах типа АА (по 1,5В) не менее, час |
600 |
|
Рабочий диапазон температур, ° С |
от -20 до +60 |
|
Время автоматического отключения прибора после проведения последнего измерения, мин |
1,5 |
|
Шероховатость контролируемой поверхности не более, Ra |
2,5 |
|
Толщина стенки контролируемого изделия, мм |
от 2 мм и выше |
|
Прибор обеспечивает индикацию при понижении напряжения питания до, В |
1,6 |
|
Диаметр шаровидного индентора, мм |
3 |
|
Твердость материала индентора |
1600 HV |
|
Тип корпуса твердомера |
Пластмассовый/Металлический |
|
Масса прибора в пластмассовом/в металлическом корпусе, кг |
0,22/0,38 |
|
Габаритные размеры, мм |
30х65х135 |
|
Гарантийный срок
|
3 года |
* При выпуске с производства в твердомер ТЭМП-3 записана только шкала твердости по Либу (Лейбу) HL, а также в стандартный комплект поставки входят переводные таблицы по Бринеллю HB, по Роквеллу HRC и по пределу прочности Rm для углеродистых сталей перлитного класса по ГОСТ 22761-77. Дополнительные шкалы твердости поставляются в виде переводных таблиц бесплатно по заявке Заказчика.
Комплект поставки твердомера ТЭМП-3 – блок электронный в пластмассовом или металлическом корпусе, датчик, толкатель, 2 элемента питания тип АА, дискета с программным обеспечением, паспорт с методикой поверки, чехол, первичная поверка.
Дополнительные аксессуары для твердомера ТЭМП-3:
- Монтажный чехол;
- Чемодан;
- Зарядное устройство с аккумуляторами.
Датчики для переносных динамических твердомеров ТЭМП:
- Стандартные датчики для твердомеров ТЭМП (Существуют 2 модели: удлиненный 107 мм или короткий 87 мм);
- Датчик укороченный для твердомеров ТЭМП (75 мм);
- Датчик для твердомеров ТЭМП для измерений на глубине (до 1000 мм);
- Спецдатчик для измерений твердости (спецдатчик для шестерен), как на обычных изделиях, так и на деталях с труднодоступными местами (шестерни, сварные швы, пазы и т.д.).
Меры твердости образцовые второго разряда.
Меры твердости предназначены для калибровки твердомеров ТЭМП, а также для проверки правильности показаний твердомеров.
Меры твердости для стали:
- Образцовые меры твердости МТБ-1 (по Бринеллю НВ, комплект из 3 мер);
- Образцовые меры твердости МТР-1 (по Роквеллу HRC, комплект из 5 мер);
- Образцовые меры твердости МТВ-1 (по Виккерсу HV, комплект из 4 мер);
- Образцовые меры твердости МТСР-1 (по Супер-Роквеллу HRN и HRT, комплект из 6 мер);
- Образцовые меры твердости МТШ (по Шору HSD, комплект из 3 мер).
Меры твердости для резины и пластиков:
- Образцовые меры твердости по Шору А (комплект из 4 мер).
