Комплекс трассопоисковый "Сталкер" 80-14 с GPS/ГЛОНАСС модулем (Li-Ion)

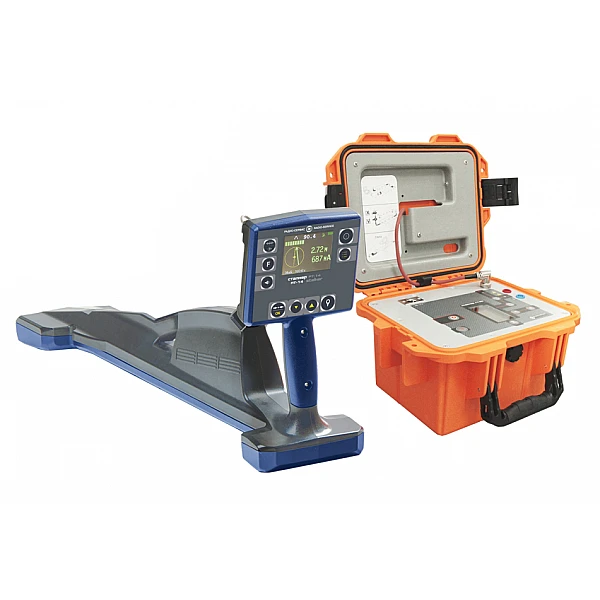

Трассоискатель (трассодефектоискатель, кабелеискатель) "Сталкер 80-14" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.В комплект поставки трассоискателя «Сталкер 80-14» входит генератор ГТ-80 и приемник ПТ-14 со встроенным GPS/ГЛОНАСС модулем (Li-Ion)
Общие особенности трассоискателя "Сталкер 80-14":
- функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
- трассировка и координирование местоположения во всемирной системе координат;
- связь с компьютером по Bluetooth , память на 10000 измерений;
- встроенный с GPS/ГЛОНАСС модуль
- Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
- возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
- для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- трассоискатель Сталкер 80-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
- дистанционное управление генератором через сеть GSM;
- частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-24, 80-14, 80-12;
- меню приемника ПТ-14 на русском и английском языках.

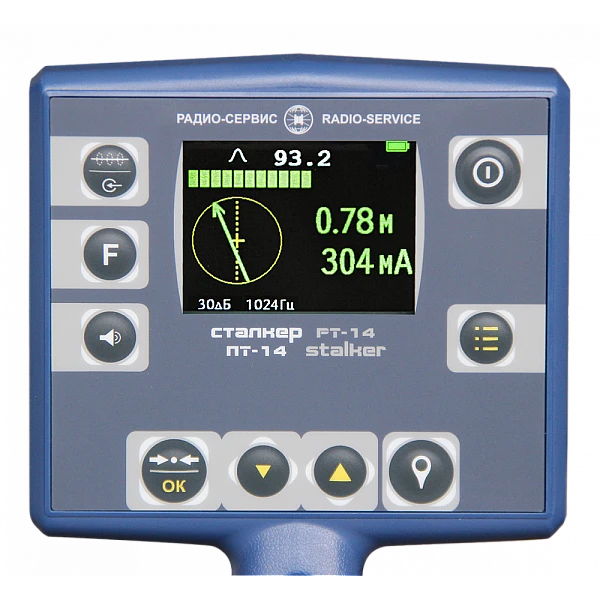

Приемник Сталкер ПТ-14 с GPS/ГЛОНАСС модулем (Li-Ion):
- встроенный GPS/ГЛОНАСС модуль
- облегченная конструкция (вес 1,7 кг.)
- яркий цветной дисплей
- Увеличенное время работы до 14 часов от Li-Ion аккумуляторов
Непрерывное отображение на дисплее всех необходимых параметров:
- Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
- Шкалы «максимума» и «минимума»;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Шкала «зонд» - для определения мест повреждений;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.
Запись в память приемника ПТ-14:
- уровня сигналов с магнитных антенн и по входу «ЗОНД»;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ЗОНД»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.

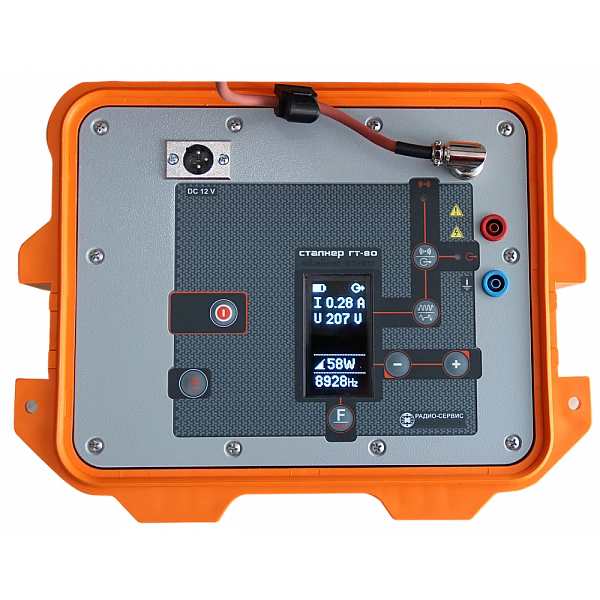

Генератор ГТ-80:
- Мощность и ток до 80 Вт, 12 А
- Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли
- Дистанционное управление генератором через сеть GSM
- Отложенный старт
- Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
- Быстрое автоматическое согласование с нагрузкой для простоты использования;
- Совместим со всеми приемниками серии «Сталкер»
- Работа с приемниками других производителей
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 54).
|
Активные частоты*, Гц |
273, 526, 1024,8928, 32768 |
|
Пассивные частоты, Гц |
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
|
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
|
Полоса пропускания для режима «Эфир» |
от 48 Гц до 10 кГц |
|
Погрешность показаний глубины залегания трассы, %, не более |
5 |
|
Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч |
14 |
|
Память |
10 000 точек |
|
Габаритные размеры, мм, не более |
700x300x140 |
|
Масса, кг, не более |
1,7 |
|
Диапазон рабочих температур, °С |
от -20 до +55 |
Технические характеристики гегенаратора ГТ-80
|
Фиксированные частоты*, Гц |
273, 526, 1024, 8928, 32768 (33кГц); |
|
Пользовательские частоты для работы с приемниками других производителей |
от 270 до 10000 Гц (шаг установки 1 Гц) |
|
Максимальная выходная мощность и ток |
до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А |
|
Габаритные размеры, мм, не более |
275х250х180 |
|
Вес со встроенными аккумуляторами, кг, не более |
8,5 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
| Приемник «Сталкер» ПТ-14 с GPS/ГЛОНАСС модулем (Li-Ion) | 1 шт. |
| Руководство по эксплуатации на ПТ-14 | 1 шт. |
| Блок питания 12 В, 1А | 1 шт. |
| Батарейный отсек 6*АА -1 | 1 шт. |
| Bluetooth-USB адаптер | 1 шт. |
| Сумка приемника для приемника ПТ-24, ПТ-14, ПТ-12 | 1 шт. |
| Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 | 1 шт. |
| Упаковка (при отдельной поставке приемника) | 1 шт. |
| Генератор «Сталкер» ГТ-80 | 1 шт. |
| Руководство по эксплуатации на генератор ГТ-80 | 1 шт. |
| Блок питания генератора 12 В, 3 А | 1 шт. |
| Кабель питания 12 В | 1 шт. |
| Штырь заземления 50 см, нержавеющая сталь | 1 шт. |
| Катушка с проводом 10 м, для генератора «Сталкер», красная | 1 шт. |
| Катушка с проводом 10 м, для генератора «Сталкер», синяя | 1 шт. |
| Зажим изолированный типа «крокодил», d30, красный | 1 шт. |
| Зажим изолированный типа «крокодил», d30, синий | 1 шт. |
| Сумка для принадлежностей генератора «Сталкер» | 1 шт. |
