Комплекс трассопоисковый "Сталкер" 80-24, набор дефектопоисковый «НефтеГаз»

ГТ‑80: до 80 Вт/12 А и частоты 270–10000 Гц; ПТ‑24: память 10 000 точек и 20 ч работы.

Новинка

Наличие:

уточняйте

Гарантия:

24 месяца

Самовывоз:

Курск

Возможна доставка до адреса

В лизинг
от 13 021 ₽/мес

Подробнее

Кейсы поставок

Подробнее

374 692 ₽

Оперативная доставка
по всей России

Официальный
дилер

Гарантия
производителя

Гарантия
низкой цены

Проведем демонстрацию на вашем объекте

Описание

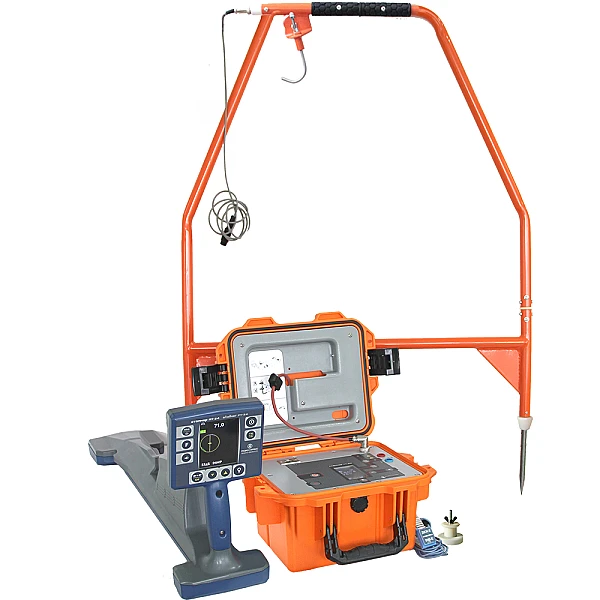

Комплекс трассопоисковый "Сталкер" 80-24, набор дефектопоисковый «НефтеГаз»

Комплекс трассопоисковый "Сталкер" 80-24, набор дефектопоисковый «НефтеГаз». предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

Общие особенности трассоискателя "Сталкер 80-24" (LFP)

поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
Трассировка и координирование местоположения во всемирной системе координат;
Встроенный GPS/ГЛОНАСС модуль;
Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
Связь с компьютером по Bluetooth , память на 10000 измерений;
Дистанционное управление генератором ГТ-80 через сеть GSM и
Поиск положения передающих зондов и камер телеинспекции
Меню приемника ПТ-24 на русском, английском и китайском языках.

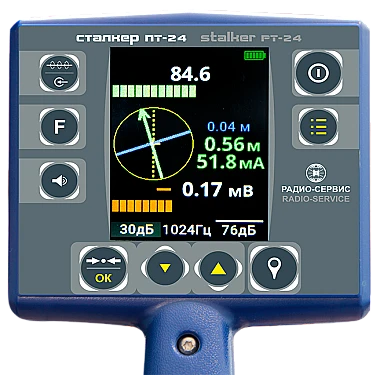

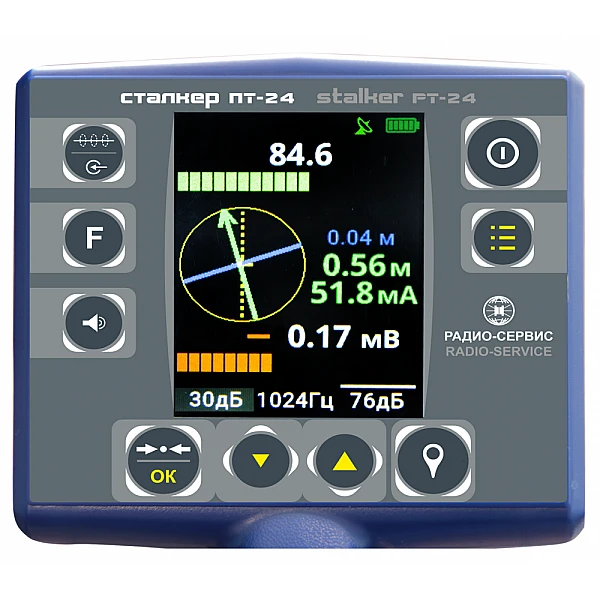

Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

облегченная конструкция (вес 1,9 кг.)
встроенный GPS/ГЛОНАСС модуль
Увеличенный яркий цветной дисплей
Увеличенное время работы до 20 часов от Li-Ion аккумуляторов

Непрерывное отображение на дисплее всех необходимых параметров:

Функция «Компас» с одновременным схематичным отображением двух коммуникаций:

- первая с протекающим током от генератора;

- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);

Шкалы «максимума» и «минимума»;
Глубины залегания и силы тока коммуникации на всех активных частотах;
Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
Режим острый максимум.

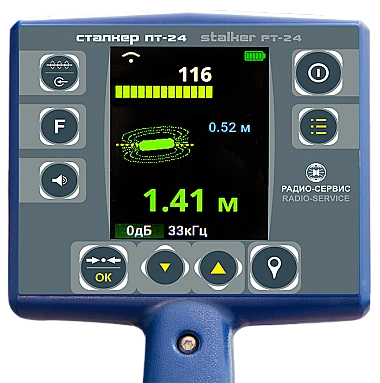

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц)

Запись в память приемника ПТ-24:

уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
направления к коммуникации;
показания глубины залегания коммуникации и величины тока в ней;
направления поискового тока;
относительной полярности разности потенциалов по входу «ДАТЧИК»;
фазы сигнала по входу «ТРАССА»;
рабочих частот;
местные дата и время в момент снятия показаний по информации GPS;
координат места снятия показаний по информации GPS.

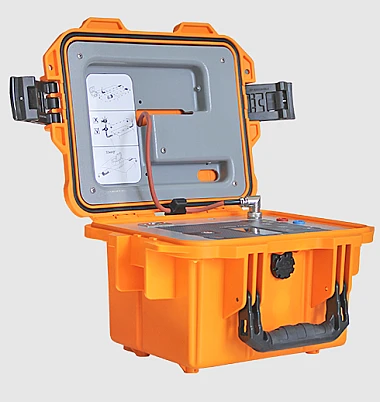

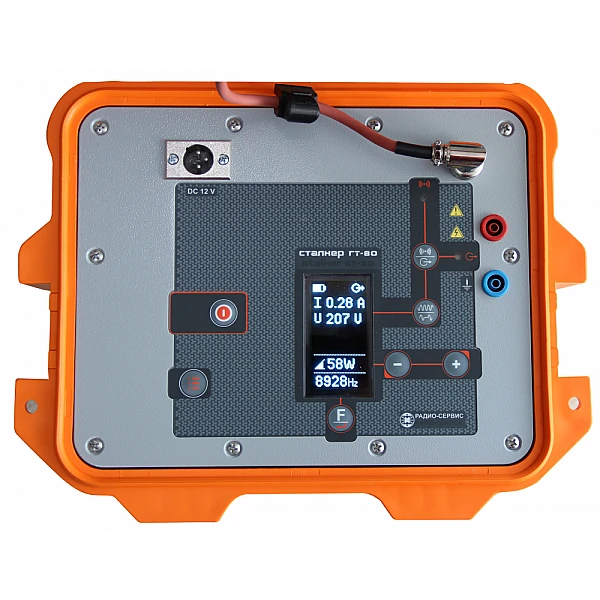

Генератор ГТ-80

Мощность и ток до 80 Вт, 12 А
Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли
Дистанционное управление генератором через сеть GSM
Отложенный старт
Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
Быстрое автоматическое согласование с нагрузкой для простоты использования
Совместим со всеми приемниками серии «Сталкер»
Работа с приемниками других производителей
Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
Влагозащищенный, ударопрочный корпус (IP 65).

Проведем демонстрацию оборудования онлайн

Комплекс трассопоисковый "Сталкер" 80-24, набор дефектопоисковый «НефтеГаз»

Характеристики

Технические характеристики гегенаратора ГТ-80

Фиксированные частоты*, Гц	273, 526, 1024, 8928, 32768 (33кГц);
Пользовательские частоты для работы с приемниками других производителей	от 270 до 10000 Гц (шаг установки 1 Гц)
Максимальная выходная мощность и ток	до 5,99 кГц – 80 Вт, 12 А
	от 6 до10 кГц – 60 Вт, 8 А
	33 кГц – 10 Вт, 3 А
Габаритные размеры, мм, не более	275х250х180
Вес со встроенными аккумуляторами, кг, не более	5,9
Диапазон рабочих температур, °С	от -30 до +55

Технические характеристики приемника ПТ-24

Активные частоты*, Гц		273, 526, 1024,8928, 32768
Пассивные частоты, Гц		50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
Частоты для работы с генераторами других производителе, Гц		491,512,982, 2000, 2048, 8440, 9828, 10000


Полоса пропускания для режима «РАДИО»		от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир»		от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более		5
Память		10 000 точек
Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч		20

Габаритные размеры, мм, не более		700x300x140
Масса, кг, не более		1,9
Диапазон рабочих температур, °С		от -30 до +55

Файлы

Руководство по эксплуатации на генераторы ГТ-80 (LFP)

694.03 кб

Руководство по эксплуатации ПТ-24

1 864.46 кб

Комплектация

Приемник «Сталкер» ПТ-24 с GPS/ГЛОНАСС модулем (Li-Ion)	1 шт.
Руководство по эксплуатации на ПТ-24	1 шт.
Блок питания 12 В, 1А	1 шт.
Батарейный отсек 6*АА -2	1 шт.
Bluetooth-USB адаптер	1 шт.
Сумка приемника для приемника ПТ-24, ПТ-14, ПТ-12	1 шт.
Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3	1 шт.
Упаковка (при отдельной поставке приемника)	1 шт.
Генератор «Сталкер» ГТ-80 (LFP)	1 шт.
Руководство по эксплуатации на генератор ГТ-80	1 шт.
Блок питания генератора 12 В, 3 А	1 шт.
Кабель питания 12 В	1 шт.
Сумка для принадлежностей генератора «Сталкер»	1 шт.
Катушка с проводом 10 м, для генератора «Сталкер», красная	1 шт.
Катушка с проводом 10 м, для генератора «Сталкер», синяя	1 шт.
Зажим изолированный типа «крокодил», d30, красный	1 шт.
Зажим изолированный типа «крокодил», d30, синий	1 шт.
Штырь заземления 50 см, нержавеющая сталь	1 шт.

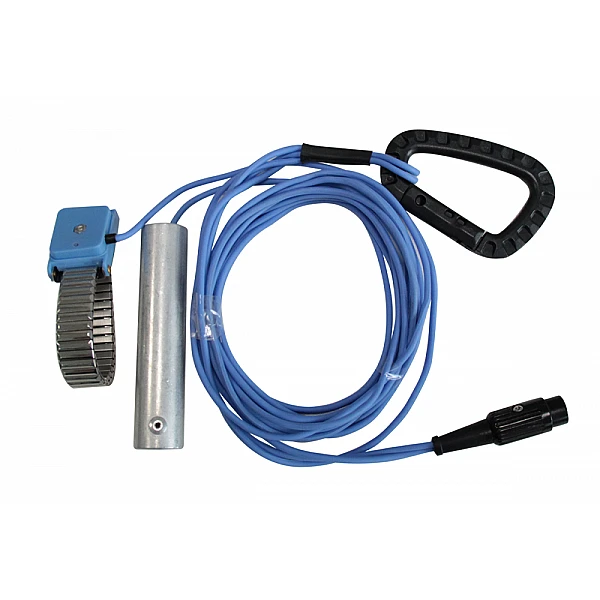

Датчик контроля изоляции ДКИ-Е с браслетом	1 шт.

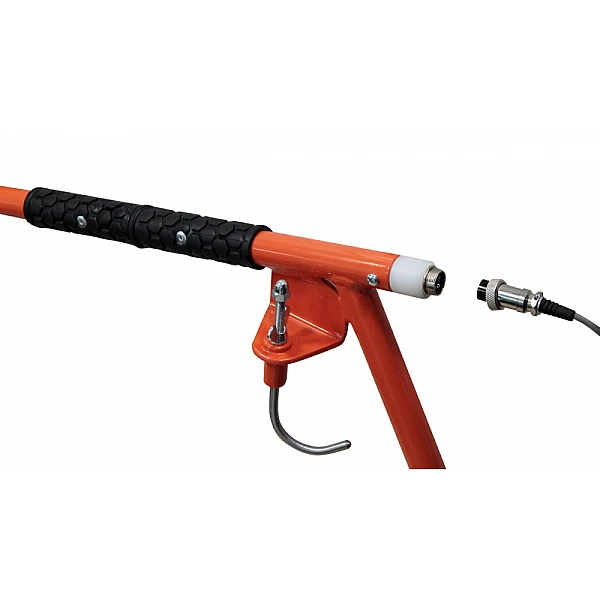

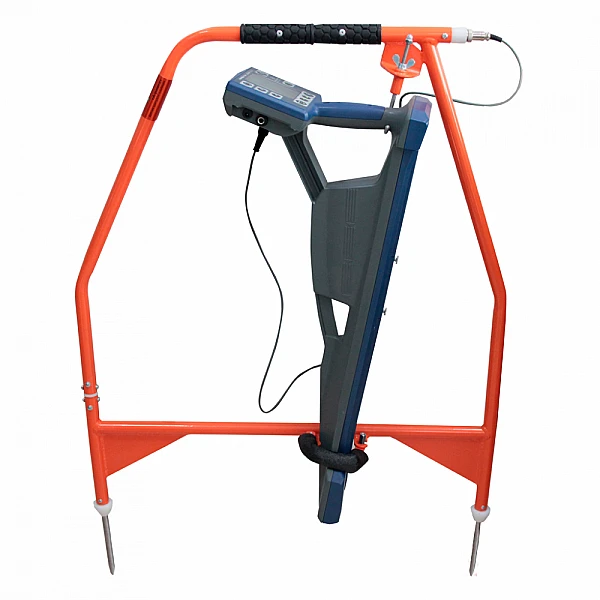

Датчик контроля изоляции «А-Рамка» с креплением	1 шт.

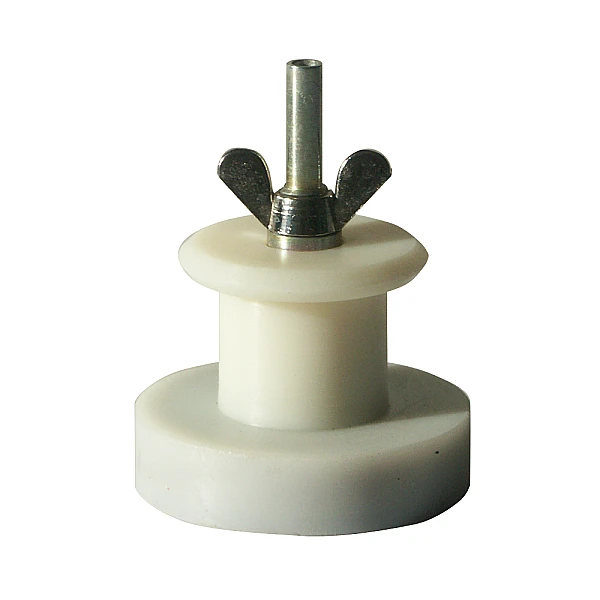

Контакт магнитный	1 шт.
