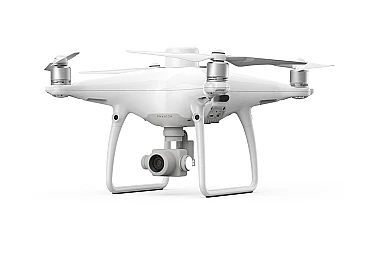

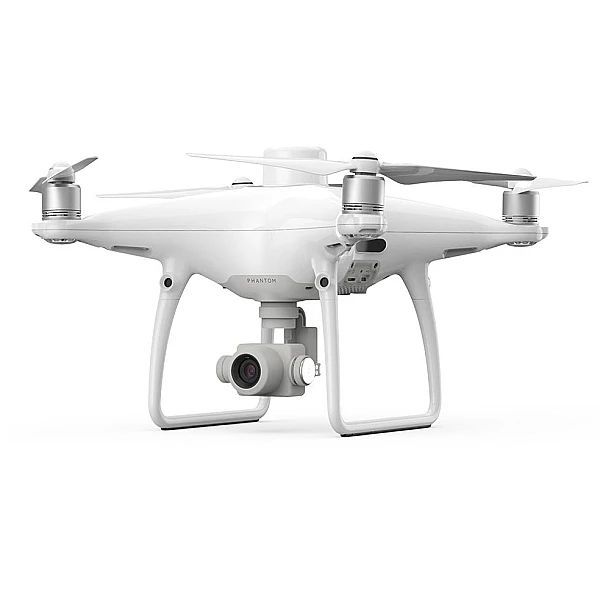

Phantom 4 RTK – новое слово в картографии. Самый компактный и точный дрон DJI для создания карт, работающий на небольших высотах.
- Точность позиционирования в горизонтальной плоскости: 1 см+1 мд
- Точность позиционирования в вертикальной плоскости: 1,5 см+1 мд
- Абсолютная точность фотограмметрической модели в горизонтальной плоскости: 5 см (при полете в солнечную погоду при высоте 100 м и наземном разрешении 2,74 см)

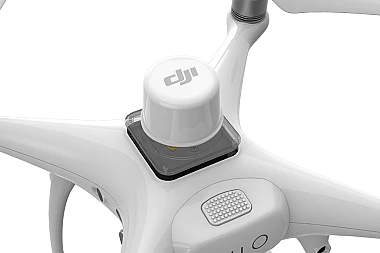

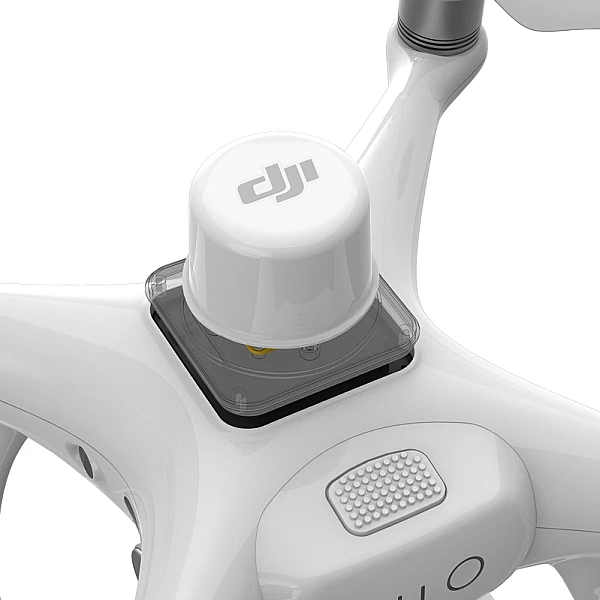

В Phantom 4 RTK встроен новый модуль RTK, который обеспечивает получение данных позиционирования в режиме реального времени с точностью до сантиметра и с минимальной абсолютной погрешностью метаданных изображения. Под приемником RTK расположен модуль спутниковых систем позиционирования, обеспечивающий стабильность полета в местности со слабым сигналом, например, в крупных городах. Совмещение этих двух модулей Phantom 4 RTK способствует оптимизации безопасности полета и получению точных данных для геодезии, картографии и инспекций.
Phantom 4 RTK легко внедрить в любой процесс, подсоединив систему позиционирования к мобильной станции D-RTK 2 при помощи модема 4G или WiFi, используя протокол NTRIP (сетевая передача RTCM через интернет). Система способна хранить полученные со спутника данные для последующей обработки кинематики.

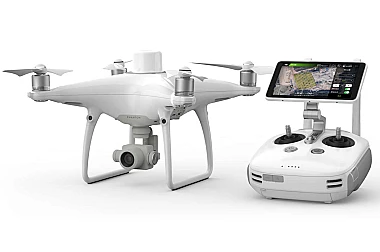

Для наиболее эффективного использования модулей позиционирования Phantom 4 RTK была создана cистема TimeSync. Она обеспечивает постоянную связь между полетным контроллером, камерой и модулем RTK. Кроме того, TimeSync использует самые точные метаданные каждого снимка и перемещает данные позиционирования в центр CMOS. Это оптимизирует результаты фотограмметрических методов и позволяет получить данные позиционирования с точностью до сантиметра.

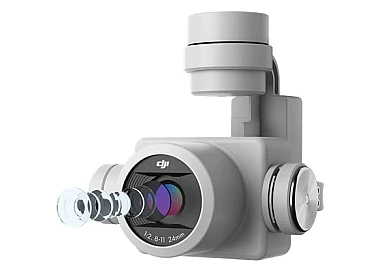

Благодаря 1-дюймовой матрице CMOS качество снимков достигает 20 мегапикселей. Phantom 4 RTK оснащен механическим затвором, который предотвращает смазанность изображения при движении. Любая задача будет выполнена идеально, будь то картографирование или сбор данных. Благодаря высокому разрешению снимков Phantom 4 RTK достигает наземного разрешения в 2,74 см с высоты полета 100 м. С целью достижения максимальной точности, объектив каждого летательного аппарата Phantom 4 RTK проходит проходит процесс калибровки с измерением радиальной и тангенциальной дисторсии. Параметры искажения сохраняются в метаданных каждого изображения, что позволяет применить индивидуальный подход в каждом отдельном случае при обработке снимков.

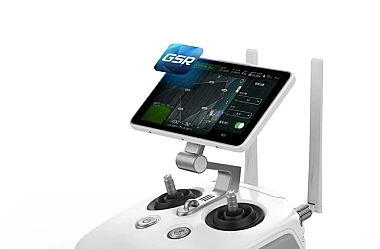

Приложение GS RTK позволяет пилотам осуществлять управление Phantom 4 RTK в двух режимах: «Фотограмметрия» и «Полет по точкам». В них можно составить маршрут и одновременно регулировать степень наложения кадров, скорость, параметры камеры и т.д. в процессе картографирования или инспекции.
Приложение GS RTK имеет множество полезных функций для картографирования и инспекций. Файлы KLM, используемые для планирования полета, теперь можно загрузить прямо в приложение. Режим приоритета выдержки автоматически контролирует экспозицию на всех снимках. В случае возникновения неблагоприятных условий, например, сильного ветра, пилот получит предупреждение в приложении.
Стабильный сигнал передачи изображений и видео HD на расстоянии до 7 км, что особенно полезно для картографирования больших площадей.
Система может быть особенно полезной, если приходится работать на большой площади. Следует иметь в виду, что параметры системы во многом зависят от конкретных условий пилотирования и погодных условий.
Мобильная станция D-RTK 2 передает дифференциальный сигнал в Phantom 4 RTK в режиме реального времени, что позволяет получить точные данные при картографировании. Мобильная станция и система передачи OcuSync 2.0 позволяют Phantom 4 RTK получать данные с точностью до сантиметра в любых условиях.
С приложением GS RTK вы получаете простой метод для сбора данных. К вашим услугам не только сеть RTK, но и возможности мобильной станции D-RTK 2. Таким образом, в вашем распоряжении все инструменты для выполнения геодезических, картографических и инспекционных задач.
| Летательный аппарат | |
|---|---|
| Взлетная масса | 1391 г |
| Размер по диагонали | 350 мм |
| Макс. высота полета над уровнем моря | 6000 м |
| Макс. скорость набора высоты | 6 м/с (автоматический полет); 5 м/с (ручное управление) |
| Макс. скорость снижения | 3 м/с |
| Макс. скорость |
50 км/ч (режим P) 58 км/ч (режим А) |
| Макс. время полета | Около 30 минут |
| Диапазон рабочих температур | 0...+40° C |
| Диапазон рабочих частот | От 2,400 ГГц до 2,483 ГГц (Европа, Япония, Корея) |
| Мощность передатчика (ЭИИМ) | 2,4 ГГц CECE (Европа) / MIC (Япония) / KCC (Корея) ：< 20 дБм |
| Точность позиционирования |
RTK включен и работает нормально： вертикально：±0,1 м；горизонтально：±0,1 м RTK выключен: вертикально：±0,1 м（система визуального позиционирования)； ±0,5 м（спутниковые системы позиционирования） горизонтально：±0,3 м（система визуального позиционирования); ±1,5 м（спутниковые системы позиционирования） |
| Расположение изображения | Расположение центра камеры относительно центра фазы антенны D-RTK под осью корпуса летательного аппарата: (36, 0 и 192 мм) используется в сочетании с координатам изображения выходных данных. Положительные значения осей x, y и z корпуса аппарата указывают вперед, вправо и вниз соответственно. |
| Функции создания карт | |
| Точность картографирования** |
Точность картографирования соответствует стандартам точности, установленным Американским обществом фотограмметрии и дистанционного зондирования для цифровых ортофотопланов класса III ** Фактическая точность зависит от света, текстуры, высоты полета летательного аппарата, программного обеспечения для картографии и прочих факторов при съемке. |
| Наземное разрешение |
(H/36,5) см/пиксель, H означает, что высота полета аппарата относительна сцене съемки (единица измерения: м) |
| Эффективность получения данных | Макс. площадь работы: около 1 км² за один полет (при высоте 182 м, т.е., наземное разрешение составляет приблизительно 5 см/пиксель, в соответствии со стандартами точности Американского общества фотограмметрии и дистанционного зондирования для цифровых ортофотопланов класса III |
| Система обзора | |
| Макс. скорость | ≤50 км/ч при 2 м над поверхностью земли с хорошим освещением |
| Макс. высота | 0–10 м |
| Рабочий диапазон | 0–10 м |
| Диапазон обнаружения препятствий | 0,7–30 м |
| Угол обзора |
Спереди/сзади: 60° (горизонтальный), ±27° (вертикальный) Снизу: 70° (спереди и сзади), 50° (слева и справа) |
| Частота |
Спереди/сзади: 10 ГГц; Снизу： 20 ГГц |
| Условия функционирования | Поверхность с видимой текстурой, уровень освещенности (> 15 лк) |
| Камера | |
| Матрица | 1” CMOS; Число эффективных пикселей: 20 млн |
| Объектив |
Угол обзора 84°；8.8 мм / 24 мм (эквивалент формата 35 мм)； f/2.8–f/11, автофокус 1 м–∞ |
| Диапазон ISO |
Видео: 100–3200 (авто) 100–6400 (ручной)； Фото:100–3200 (авто) 100–12800 (ручной) |
| Скорость механического затвора | 8–1/2000 с |
| Скорость электронного затвора | 8–1/8000 с |
| Макс. разрешение изображения |
4864×3648（4:3）； 5472×3648（3:2） |
| Режимы видеосъемки | H.264, 4K：3840×2160 30p |
| Фотоформаты | JPEG |
| Видеоформаты | MOV |
| Поддерживаемые файловые системы |
FAT32（≤ 32 Гбайт）； exFAT（> 32 Гбайт） |
| Совместимые карты памяти | microSD, Макс. объем: 128 Гбайт Класс скорости: Class 10, поддержка UHS-1 Скорость передачи ≥15 Мбайт/с |
| Диапазон рабочих температур | 0°...+40°C |
| Аккумулятор Intelligent Flight Battery (PH4-5870 мАч-15,2 В) | |
| Емкость | 5870 мАч |
| Напряжение | 15,2 В |
| Тип | Литий-полимерный 4S |
| Энергия | 89.2 Вт/ч |
| Масса нетто | 468 г |
| Диапазон температур зарядки | -10°...+40° C |
| Макс. мощность зарядки | 160 Вт |
| Емкость | 4920 мАч |
| Напряжение | 7,6 В |
| Тип | Литий-полимерный 2S |
| Энергия | 37,39 Вт/ч |
| Диапазон рабочих температур | -20°...+40° C |
| Зарядный концентратор для аккумулятора Intelligent Battery (WCH2) | |
| Входное напряжение | 17,3–26,2 В |
| Напряжение на выходе и ток | 8,7 В, 6 A；5 В, 2 A |
| Диапазон рабочих температур | +5°...+40° C |
| GNSS | |
| Однополосная передача, высокочувствительный модуль спутниковых систем позиционирования |
GPS+BeiDou+Galileo*（Азия)； GPS+ГЛОНАСС+Galileo*（другие страны） Используемая частота： GPS：L1/L2； ГЛОНАСС：L1/L2； BeiDou：B1/B2； Galileo*：E1/E5a Время до первого определения местоположения：< 50 с Точность позиционирования: в вертикальной плоскости: 1,5 см + 1 мд（среднее квадратическое значение）； в горизонтальной плоскости: 1 см + 1 мд（среднее квадратическое значение） 1 мд означает, что погрешность увеличивается на 1 мм с каждым 1 км движения летательного аппарата. *Доступно в будущем |
| Стабилизатор | |
| Стабилизация | По 3 осям (поперечная, продольная и вертикальная) |
| Наклон | -90°...+30° |
| Макс. рабочая угловая скорость | 90°/с |
| Диапазон угловых вибраций | ±0,02° |
| Система инфракрасных датчиков | |
| Диапазон обнаружения препятствий | 0,2–7 м |
| Угол обзора | 70° (в горизонтальной плоскости), ±10°(в вертикальной поскости) |
| Частота | 10 Гц |
| Условия функционирования | Диффузно-отражающая поверхность, коэффицент отражения > 8% (стена, деревья, люди и т.д.) |

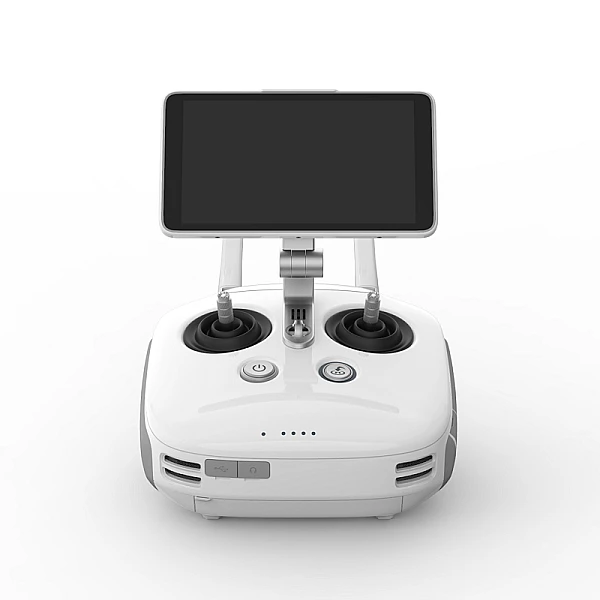

| Пульт дистанционного управления | |
| Диапазон рабочих частот | От 2,400 ГГц до 2,483 ГГц (Европа, Япония, Корея) |
| Мощность передатчика (ЭИИМ) |
2,4 ГГц CE / MIC / KCC：< 20 дБм |
| Макс. дальность передачи сигнала |
FCC：7 км； SRRC / CE / MIC / KCC：5 км (на открытом пространстве без помех) |
| Энергопотребление | 16 В (характерное значение) |
| Внешний монитор | экран 5,5 дюймов, 1920×1080, 1000 кд/м², Android 4G RAM+16 Гбайт ROM |
| Диапазон рабочих температур | 0°...+40°C |
| Зарядный концентратор для аккумулятора Intelligent Flight Battery (ЗАРЯДНЫЙ КОНЦЕНТРАТОР PHANTOM 4) | |
| Напряжение | 17,5 В |
| Диапазон рабочих температур | +5°...+40°C |
| Емкость | 4920 мАч |
| Напряжение | 7,6 В |
| Тип | Литий-полимерный 2S |
| Энергия | 37,39 Вт/ч |
| Диапазон рабочих температур | -20°...+40°C |
| Сетевой адаптер переменного тока (PH4C160) | |
| Напряжение | 17,4 В |
| Номинальная мощность | 160 Вт |
