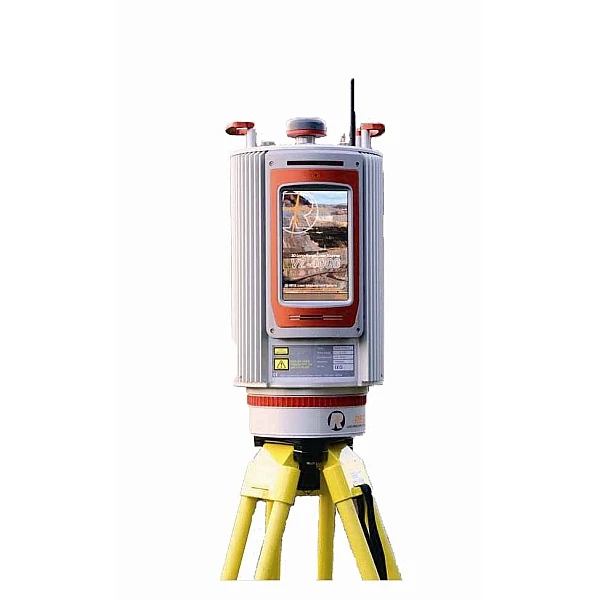

Лазерный сканер RIEGL VZ-4000

Преимущества

• Большая дальность действия до 4000 м
• Лазерный луч безопасен для глаз, класс лазера 1
• Широкий угол поля зрения 60° х 360°
• Чрезвычайно высокая скорость измерений до 147 тыс. изм./сек
• Высокая точность и повторяемость измерения расстояний за счет оцифровки обработки сигнала в режиме реального времени
• Автоматическое определение визирных марок, обнаружение неограниченного количества целей
• Опционально функция вывода данных о форме сигнала
• Встроенная калиброванная цифровая фотокамера
• Интегрированный датчик наклона
• Внутренний GPS-приемник L1 с антенной
• Интегрированный компас
• Внутренняя память для хранения данных на твердотельном диске
• Компактная, прочная и легкая конструкция

Новый наземный 3D лазерный сканер серии VZ-Line обеспе- чивает превосходные и непревзойденные измерительные характеристики с дальностью действия до 4000 м без приме- нения отражателей, при этом лазерный луч абсолютно безо- пасен для глаз, класс лазера 1. В основе уникальной технологии V-Line, которая дает возмож- ность проводить измерения на таких чрезвычайно больших расстояниях, лежит оцифровка эхосигналов и обработка формы сигналов в режиме реального времени. Наземный сканер VZ-4000 можно использовать даже при неблагопри- ятных атмосферных условиях и при наличии нескольких отра- жений от множества целей, возникших по причине наличия пыли, тумана, дождя, снега и т.д..

Режимы работы:

• Автономный сбор данных с использованием интегрированного программного обеспече- ния RiTouch и 7-дюймовой сенсорной панели.
• Дистанционное управление через веб- интерфейс с использованием любого стан- дартного планшетного компьютера или мо- бильного устройства (через Wi-Fi).
• Дистанционное управление с использовани- ем программного обеспечения RiSCAN PRO, установленного на ноутбуке, через локальную сеть или Wi-Fi соединение.
• Пользовательские настройки, задаваемые через средства/приложения сторонних производителей на основании документально подтвержденных интерфейсов компании RIEGL и библиотек , RiVLib.

Чрезвычайно большая дальность действия
Высокоскоростной наземный 3D лазерный сканер высокого разре- шения RIEGL VZ-4000 характеризуется чрезвычайно большой даль- ностью действия до 4000 м и широким углом поля зрения - 60° по вертикали и 360° по горизонтали. Как и в других лазерных сканерах RIEGL серии VZ, в данном устройстве используется инфракрасный лазерный луч безопасный для глаз, класс лазера 1. Высочайшая точность и надежность измеренных значений основы- вается на уникальной технологии оцифровки эхосигналов и обра- ботки форм сигнала, присущей лазерным сканерам RIEGL серии VZ и обеспечивающей возможность проведения измерений на таких чрезвычайно больших расстояниях даже при неблагоприятных атмос- ферных условиях и при наличии нескольких отражений от множества целей, возникших по причине пыли, тумана, дождя, снега и т.д.

Встроенная фотокамера
Встроенная калиброванная фотокамера с разрешением 5 мега- пикселей фиксирует изображения, и позволяет полностью охватить поле обзора при соответствующем количестве снимков высокого разрешения, которые автоматически сшиваются, в результате чего получается панорамный снимок высокого разрешения. Такой панорамный снимок вместе с точными трехмерными измерениями, производимыми лазерным сканером VZ-4000, позволяет создавать фотореалистичные виртуальные модели, используемые при геоло- гических и геотехнических исследованиях борта карьера и геологи- ческих объектов.

Данные о форме сигнала (опционально)
Данные оцифровки и обработки формы сигнала, собранные лазерным сканером RIEGL VZ-4000, основанные на анализе формы волны могут быть доступны (в случае наличия данной опции) сразу после получения измерений. Используя программные продукты RIEGL, а также библиотеки RiWAVELib эти данные могут использо- ваться для проведения дополнительных изысканий и исследований о полученном множестве отражений на основе примеров форм отраженных цифровых сигналов различных целей.

Спроектирован для полевых условий
3D данные создаются узким лазерным лучом с помощью колеблю- щегося/вращающегося по вертикали легкого зеркала, закреплен- ного на устойчивом основании, которое в свою очередь способно вращаться по горизонтали на 360 градусов. Компактная прочная конструкция и использование пыле- и брызго- защищенного корпуса обеспечивают износо- и отказоустойчивость даже в неблагоприятных условиях окружающей среды.

Программное обеспечение
Обработка данных наземного лазерного сканера RIEGL VZ-4000 выполняется в программном обеспечении RiSCAN PRO, дополни- тельно может использоваться библиотека для разработки интер- фейсов RiVLib, а также специализированное программное обеспе- чение RIEGL, предназначенное для мониторинга (RiMonitor) и разра- ботки месторождений полезных ископаемых (RiMining).

Автономная регистрация

• Встроенный GPS-приемник (L1) или подключаемый внешний высокоточный GNSS-приемник.
• Интегрированный двухосевой датчик наклона (диапазон ±10°, точность ±0,008°). Регистрация по контрольным точкам
• Точное и быстрое сканирование марок для точного определения положения сканера с помощью контрольных точек. Регистрация как в тахеометре
• Установка на «известную точку», используя встроенный лазерный центрир
• Интегрированный двухосевой датчики наклона
• Точное и быстрое сканирование марок с известными координатами
• Обратное визирование

Удобное и эффективное управление и сбор данных
Простота эксплуатации достигается благодаря интегрирован- ному пользовательскому интерфейсу RiTouch и 7-дюймовой сенсорной панели, а также путем дистанционного управления сканером через веб-интерфейс с использованием любого план- шетного компьютера или мобильного устройства (через Wi-Fi). Эффективный сбор данных сканирования и глобальная реги- страция в режиме реального времени обеспечивается за счет интегриро- ванныого датчика наклона, инте- грированного приемника GPS L1, интерфейса для внешнего высо- коточного приемника GNSS, уста- навливаемого наверху сканера, цифрового компаса и внутренней памяти для хранения данных на твердотельном диске. Средство просмотра собранных данных сканирования обеспечивает возможность проверки хода выполнения проекта в режиме реального времени.
