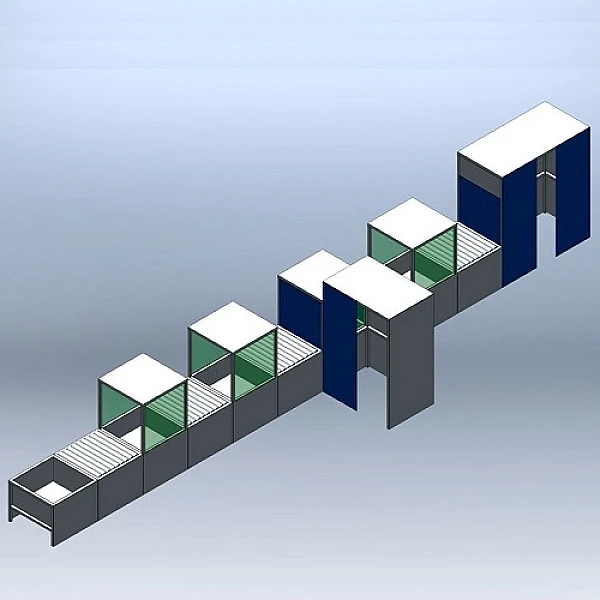

Принципиально можно выделить две схемы организации работы систем капиллярного контроля:

• линейная схема, предполагающая движение всех процессов по одной линии;
• круговая схема, предполагающая движение всех процессов по окружности.

На схематику системы влияют, главным образом, ограничения рабочего пространства.

Капиллярный контроль включает в себя следующие процессы

• окраска изделия пенетрантом;
• промывка изделия;
• просушка изделия;
• обработка изделия проявителем;
• обследование объекта.

ОКРАСКА ИЗДЕЛИЯ ПЕНЕТРАНТОМ
Как правило, в системах капиллярного контроля пенетранты наносятся способом окунания изделия в ванну на необходимое время для заполнения красителем всех пор и дефектов. По завершении этого процесса изделие вынимают из ванны и укладывают в специальную зону, где дают стечь излишкам пенетранта.

ПРОМЫВКА ИЗДЕЛИЯ
По способу удаления с поверхности пенетранты делятся на четыре типа в соответствии с применяемыми методами:
метод А – смываемый водой;
метод B – пост-эмульгируемый, липофильный;
метод C – смываемый растворителем;
метод D – пост-эмульгируемый, гидрофильный.
В зависимости от метода контроля, промывка изделия может насчитывать до 3-х стадий:
предварительная промывка;
основная промывка;
окончательная промывка.

ПРОСУШКА ИЗДЕЛИЯ
Перед обработкой проявителем изделие просушивают. Для ускорения этого процесса в составе системы имеется зона, где изделие обдувают потоком воздуха и удаляют излишки жидкости.

ОБРАБОТКА ИЗДЕЛИЯ ПРОЯВИТЕЛЕМ
Для увеличения контрастности (и, как следствие, выявляемости) перед проведением обследования изделия на него наносят проявитель. Как правило, проявитель наносится способом окунания изделия в ванну на необходимое время.

ОБСЛЕДОВАНИЕ ОБЪЕКТА
В зависимости от задачи, которая стоит перед заказчиком по выявлению дефектов, применяются или люминесцентные, или видимые (красные) пенетранты. В зависимости от выбранного типа пенетранта, обследование происходит либо в освещенной комнате, либо в затемненной комнате с использованием УФ-освещения.
