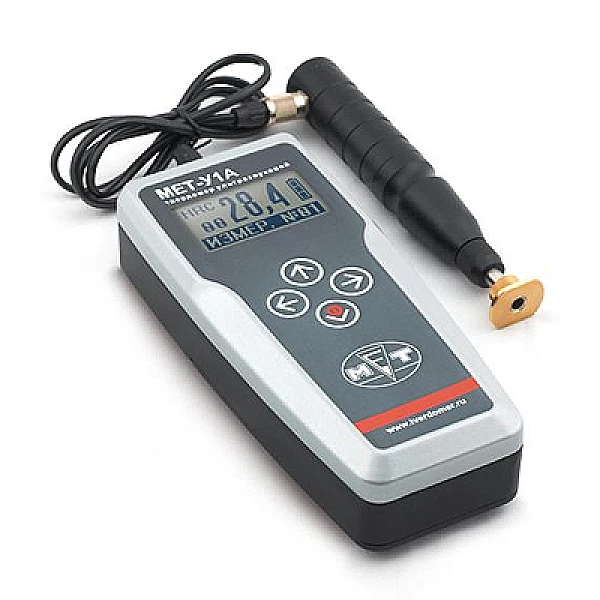

МЕТ-У1А - портативный программируемый ультразвуковой твердомер в алюминиевом корпусе
Важная особенность: В отличие от динамического метода, измерение твердости деталей с помощью ультразвука не накладывает жестких ограничений на массу детали и практически не оставляет следов на поверхности объекта контроля. Однако, необходимо помнить, что работа с ультразвуковым датчиком требует специальных навыков от оператора – в момент проведения измерения рука не должна дрожать, обеспечивая постоянное вертикальное усилие на корпус датчика (не менее 1,5 кг на протяжении 3-4 сек.) пока не прозвучит звуковой сигнал. Для исключения возможной погрешности от оператора рекомендуется использовать штатив или кондуктор к датчику ультразвуковому У1.Твердомер аттестован в Госстандарте России (сертификат утверждения типа №7951), зарегистрирован в Государственном реестре средств измерений России под №19623-00, и в реестрах средств измерений Украины и Беларуси. Прибор внесен в отраслевой реестр средств измерений МПС РФ.
Твердомер выпускается в пластмассовом МЕТ-У1 и металлическом корпусе МЕТ-У1А.
Твердомер МЕТ-У1 реализует метод ультразвукового контактного импеданса (UCI). Начало серийного производства ультразвукового толщиномера МЕТ-У1: 2000 г.
Принцип действия ультразвукового толщиномера МЕТ У1 А:
Определение частот свободных колебаний индентора (акустический резонатор с алмазной пирамидой Виккерса), находящегося под действием постоянного усилия 1,5 кГс.Ограничения ультразвукового толщиномера МЕТ-У1А:
Ограниченное использование для измерения изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм. Для получения более подробной консультации свяжитесь с нашими специалистами.
Основные возможности ультразвукового толщиномера МЕТ У1:
- измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD).
- наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
- использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
- подключение по заявке укороченного датчика У1/2.
Ультразвуковой толщиномер МЕТ-У1А измеряет твердость следующих изделий:
- любых по массе изделий толщиной от 1 мм (малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
- без видимого отпечатка на поверхности изделия (зеркальные поверхности, шейки коленчатых валов, ножи);
- металлических покрытий;
- изделий сложной формы, в труднодоступных местах.
Технические характеристики ультразвукового твердомера МЕТ-У1А:
Пространственное положение твердомера при измерении | любое (не влияет на точность показаний) |
Обработка результатов измерений в твердомере | вычисление среднего значения из данных, сохранённых в памяти; |
Обработка результатов измерений на компьютере | передача данных на компьютер через высокоскоростной USB-порт; эксклюзивное программное обеспечение. |
Подсветка дисплея | есть |
Одновременная индикация на дисплее | шкала твердости |
Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера | 100 |
Автоматическое отключение питания, время, сек. | 150 |
Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч: |
16 / 5 |
Время полной зарядки аккумуляторной батареи, ч. |
|
Электропитание твердомера: |
|
Диапазон температур, от / и до /, °С: - при хранении и транспортировке |
-15 ... +65 |
Относительная влажность воздуха, % | 30 ... 80 |
Наличие драгоценных металлов и камней: |
|
Габаритные размеры, мм: |
160 / 25 |
Масса твердомера, кг: |
0,36 1,0 |
Время одного измерения твёрдости, с | 4 |
Шероховатость измеряемой поверхности, не более, Ra | 2,5 |
Радиус кривизны измеряемой поверхности, не менее, мм: | 5 |
Масса контролируемого изделия, не менее, кг: | 0,01 |
Толщина контролируемого изделия, не менее, мм: |
|
Глубина проникновения алмазной пирамиды ультразвукового датчика в контролируемое изделие, в среднем, мм: | 0,03 |
Ресурс датчика (минимальное количество измерений): | 200000 |
Усилие нажатия на датчик ультразвуковой У1, не менее, Н | 14,7 |
Минимальный диаметр площадки на изделии для установки датчика, мм: | 7 (по заказу - 5) |
Размер отпечатка на измеряемой поверхности (длина диагонали), мм: | 0,07 |
Диапазон измерения твердости и погрешность ультразвукового толщиномера МЕТ-У1А:
Шкалы твердости | Диапазон измерения | Погрешность, не более |
По шкале "С" Роквелла | (20-70) HRC | 1,5 HRC |
По шкале Бринелля | (75-650) НВ | 10 НВ |
По шкале Виккерса | (75-1000) HV | 12 HV |
По шкале Шора | (23-102) HSD | 2 HSD |
Предел прочности на разрыв Rm | (378-1736 Мпа) | 5 % |
Комплекты поставки ультразвукового твердомера МЕТ-У1А:
При поставках по России и в страны ближнего зарубежья- Электронный блок
- Датчик ультразвуковой У1
- Блок питания
- Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
- Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
- Паспорт и Методика Поверки
- Свидетельство о поверке "ФГУП ВНИИФТРИ"
- Кабель для связи с компьютером через USB-порт
- CD-диск с программным обеспечением
- Универсальный чехол
- Упаковочная сумка
Комплектность при поставках в страны дальнего зарубежья
- Электронный блок
- Датчик ультразвуковой У1
- Блок питания
- Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
- Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
- Паспорт (на английском языке)
- Calibration certificate (VNIIFTRI)
- Кабель для связи с компьютером через USB-порт
- CD-диск с программным обеспечением
- Универсальный чехол
- Упаковочная сумка
Дополнительные принадлежности к ультразвуковому твердомеру МЕТ-У1А:
- Эталонные меры твёрдости (гост 9031-75; 8.426-81)
- Притирочная смазка
- Штатив для датчика
- Шлифовальная машинка на аккумуляторах
- Сменная насадка к датчику
- Кондуктор датчика
- Короткий датчик
Эталонные меры твёрдости (гост 9031-75; 8.426-81)
для проверки правильности показаний твердомера и, в случае необходимости, его калибровки.- Меры твердости Роквелла МТР (HRC)
- Меры твердости Бринелля МТБ (HB)
- Меры твердости Виккерса МТВ (HV)
- Меры твердости Шора МТШ (HSD)
Притирочная смазка
Обеспечивает надёжную фиксацию и полный контакт с подложкой штатива при измерении твёрдости малых и тонких изделий.Штатив для датчика
Обеспечивает стабильное усилие и перпендикулярность к измеряемой поверхности при измерении малых и тонких изделий. Рекомендуется использовать штатив для измерения изделий малого размера, в труднодоступных местах.Использование штатива и смазки для притирки деталей с ультразвуковым твердомером МЕТ-У1Апозволяет уменьшить погрешность измерения!
Возможности штатива для ультразвукового датчика твердомера МЕТ-У1А:
регулируемая высота установки датчика;
плавное нагружение датчика с исключением возможности его колебаний и перемещений (сдвигов) по поверхности контролируемого изделия.
Шлифовальная машинка на аккумуляторах для ультразвукового твердомера МЕТ-У1А
Обеспечивает надлежащую подготовку зоны измерения на поверхности контролируемого изделия. Является идеальным дополнением для подготовки необработанных, шероховатых, коррозионных металлических поверхностей и сварных швов в зоне измерения для датчика твердомера.| Шероховатость поверхности в зоне измерения не более, Ra | 2,5 |
| Регулируемый диапазон частоты вращения, об/мин | 5000 - 35000 |
| Масса, кг | 0,424 |
| Время зарядки аккумулятора, ч | 3 |
| Тип аккумуляторной батареи | LiIon |
| Напряжение аккумулятора, V | 10,8 |
| Количество сменных принадлежностей оснастки для шлифования, чистки, полировки, гравировки, резки и заточки | 60 |
| Комплектация | пластиковый чемодан, зарядное устройство, инструкция, гарантийный талон |
Сменная насадка к датчику для ультразвукового твердомера МЕТ-У1А
Обеспечивает надёжную фиксацию и установку датчика строго перпендикулярно к оси изделий цилиндрической формы. Максимально снижает погрешность твердомера при измерении цилиндрических поверхностей.Кондуктор датчика
Обеспечивает проведение измерений малых изделий цилиндрической формы (стержни, гвозди, свёрла, проволока и др.).Изготавливается индивидуально под типоразмеры изделий заказчика.
