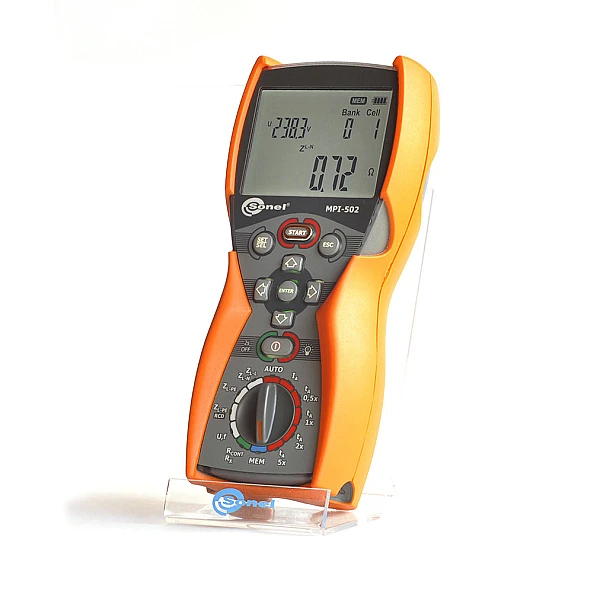

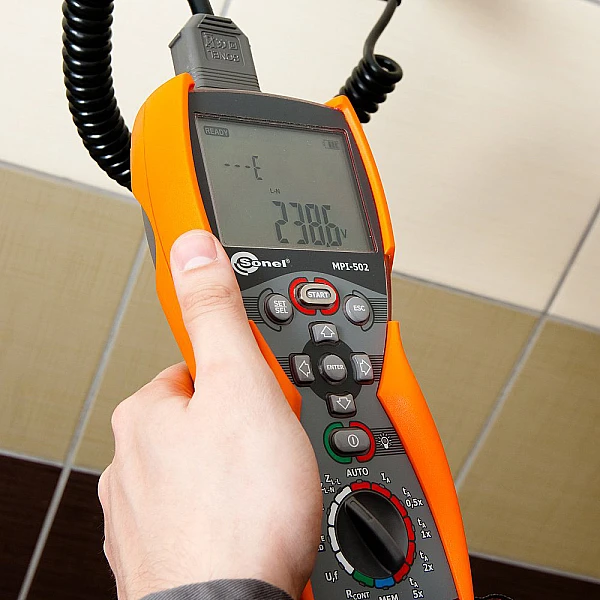

MPI-502 Измеритель параметров электроустановок (многофункциональный)

Индивидуальная цена
Наличие:
уточняйте
Гарантия:
12 месяцев
Самовывоз:
Курск
Возможна доставка до адреса
Кейсы поставок
Подробнее
Цена по запросу
Нужны дополнительные вводные для просчета цены, закажите звонок или напишите менеджеру в WhatsApp:
Оперативная доставка
по всей России
Официальный
дилер
Гарантия
производителя
Гарантия
низкой цены
Проведем демонстрацию на вашем объекте
Описание

MPI-502 Измеритель параметров электробезопасности электроустановок

Функциональные возможности:

  • измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;
  • измерение в цепи «фаза-защитный проводник» без срабатывания УЗО;
  • вычисление ожидаемого тока короткого замыкания;
  • измерение параметров устройств защитного отключения (УЗО) типа АС и А;
  • измерение параметров УЗО общего типа, с выдержкой времени срабатывания (тип G) и селективных (тип S) с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
  • измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
  • автоматический режим измерения параметров УЗО;
  • измерение напряжения прикосновения относительно номинального дифференциального тока УЗО;
  • измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
  • измерение напряжения переменного тока до 500 В;
  • сохранение результатов измерений в память;

Назначение и область применения:

MPI-502 – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC и MRP. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Гарантия: 36 месяцев
Номер в Госреестре: 44170-10
Класс защиты: IV 300В (III 600 В) согласно ГОСТ IEC 61010-1-2014
Температурный диапазон: -10...40 °C
Габариты ШxВxГ: 220×98×58 мм
Масса: около 1 кг
Индекс: WMRUMPI502
Проведем демонстрацию оборудования онлайн
MPI-502 Измеритель параметров электроустановок (многофункциональный)
Характеристики
Предоставим обзор и сравнение прибора с аналогичным оборудованием других производителей

Основные технические характеристики MPI-502

«е.м.р.» — единица младшего разряда

Измерение действующего значения напряжения переменного тока (True RMS)

Диапазон Разрешение Погрешность основная
0…299,9 В 0,1 В ± (2 %U + 6 е.м.р.)
300…500 В 1 В ± (2 %U + 2 е.м.р.)

  • Диапазон частоты 45…65 Гц



Измерение частоты

Диапазон Разрешение Погрешность основная
45,0…65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.)

  • Диапазон напряжения: 50…500В



Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L

Измерение полного сопротивления петли Zs ГОСТ IEC 61557-3-2013
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м), 0,19...1999 Ом (для адаптеров WS-01 и WS-05)

Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...1999 Ом 1 Ом

  • Номинальное напряжение работы UnL-N / UnL-L:220/380 В, 230/400 В, 240/415 В;

  • Рабочий диапазон напряжений: 180 ... 270 В (для ZL-PE и ZL-n) или 180 ... 460 В (для ZL-L )

  • Номинальная частота сети fn: 50 Гц, 60 Гц;

  • Рабочий диапазон частоты: 45 ... 65 Гц;

  • Максимальный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс);


Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.) от Zs
20...199,9 Ом 0,1 Ом

  • Расчет и отображение для Zs< 200 Ом



Измерение ожидаемого тока короткого замыкания I k

Диапазон Разрешение Основная погрешность
0,11…1,999 A 0,001 A Определяется по основной погрешности полного
сопротивления петли короткого замыкания
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA



Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)

Измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно ГОСТ IEC 61557-3-2013: 0,51...1999 Ом (для измерительного провода 1,2 м)

Диапазон отображения Разрешение Основная погрешность
0…19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)
200…1999 Ом 1 Ом

  • Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
  • Номинальное рабочее напряжение Un: 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 180…270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц;
  • Контроль правильности соединения зажима PE при помощи электрода касания.



Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон Разрешение Погрешность основная
0...19,99 Ом 0,01 Ом ± (6% Zs + 10 е.м.р.) от Zs
20...199,9 Ом 0,1 Ом ± (6% Zs + 5 е.м.р.) от Zs

  • Расчет и отображение для величины Zs< 200 Ом



Показания тока короткого замыкания Iк

Диапазон отображения Разрешение Основная погрешность
0,11…1,999 A 0,001 A Определяется по основной погрешности полного
сопротивления петли короткого замыкания
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 кA 0,01 кA
20,0…24,0 кA 0,1 кA



Измерение параметров отключения УЗО

  • Номинальное напряжение работы Un: 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 180…270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц.



Измерение времени отключения tA УЗО

Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность
Общего типа 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)*
1 IΔn
2 IΔn 0…150 мс
5 IΔn 0…40 мс
Селективный 0,5 IΔn 0..500 мс
1 IΔn
2 IΔn 0…200 мс
5 IΔn 0…150 мс


* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)

Измерение сопротивления защитного заземления RE

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0…+10% RE ± 8 е.м.р.
30 мA 0,01 кОм ..1,66 кОм 12 мА 0…+10% RE ± 5 е.м.р.
100 мA 1 Ом..500 Ом 1 Ом 40 мA 0…+5% RE ± 5 е.м.р.
300 мA 1 Ом..166 Ом 120 мA
500 мA 1 Ом..100 Ом 200 мA


Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

Диапазон Разрешение Номинальный ток Основная погрешность
0..9,9 В 0,1 В 0,4*IΔn от 10% UB ± 5 е.м.р.
10..99,9 В от 15% UB



Измерение тока отключения IA для синусоидального дифференциального тока

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
30 мA 9,0..30,0 мA
100 мA 33..100 мA 1 мA
300 мA 90..300 мA
500 мA 150..500 мA

  • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения …………………………. макс. 3200 мс.



Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока

Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
10 мA 4,0..20,0 мA 0,1 мA 0,4 × IΔn..2,0 × IΔn ± 10 % IΔn
30 мA 12,0..42,0 мA 0,4 × IΔn..1,4 × IΔn ±10 % IΔn
100 мA 40..140 мA 1 мA
300 мA 120..420 мA

  • Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
  • Время протекания тока измерения .......................................... макс. 3200 мс.



Измерение переходных сопротивлений контактов и проводов током ± 200 мA
Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,12...400 Ом

Диапазон Разрешение Основная погрешность
0,00…19,99 Ом 0,01 Ом ± (2% R + 3 е.м.р.)
20,0…199,9 Ом 0,1 Ом
200…400 Ом 1 Ом

  • Напряжение на открытых зажимах: 4…9 В;
  • Исходящий ток при R < 2 Ом: мин. 200 мA;
  • Компенсация сопротивления измерительных проводов ;
  • Измерение двунаправленным током.



Измерение активного сопротивления малым током

Диапазон Разрешение Основная погрешность
0,00…199,9 Ом 0,1 Ом ± (3% R + 3 е.м.р.)
200…2000 Ом 1 Ом

  • Напряжение на открытых зажимах: 4…9 В;
  • Исходящий ток < 8 мA;
  • Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
  • Компенсация сопротивления измерительных проводов.


Дополнительные технические характеристики
Класс изоляции двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014
Степень защиты корпуса согласно ГОСТ 14254-2015 IP67
Питание измерителя батарейки 4x1,5 В LR6 АА или аккумуляторные батареи NiMH 4x1,5 В LR6 АА
Температура хранения -20…+70°C
Температура рабочая -10...40
Время до самовыключения устанавливается в меню прибора
Количество измерений Z, RE или RCD (для щелочных батареек) >3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных батареек) >2000
Память результатов измерения 990 ячеек, 10000 результатов
Интерфейс Беспроводной интерфейс OR-1 (USB)
Файлы
MPI-502.pdf
1 992.49 кб
mpi5xx (2).pdf
713.59 кб
Комплектация

Стандартная комплектация:

  Количество Индекс
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO 1 WAADAWS05
Беспроводной интерфейс OR-1 (USB) v2 1 #
Зажим «Крокодил» изолированный жёлтый K02 1 WAKROYE20K02
Зонд острый с разъёмом «банан» голубой 1 WASONBUOGB1
Зонд острый с разъёмом «банан» красный 1 WASONREOGB1
Крепеж «Свободные руки» 1 WAPOZUCH1
Провод измерительный 1,2 м с разъемами «банан» голубой 1 WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» желтый 1 WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» красный 1 WAPRZ1X2REBB
Ремень для переноски прибора M1 1 WAPOZSZE4
Футляр М6 1 WAFUTM6

Дополнительная комплектация:

  Индекс
Адаптер AGT-16C WAADAAGT16C
Адаптер AGT-16T WAADAAGT16T
Адаптер AGT-32P WAADAAGT32P
Адаптер AGT-32T WAADAAGT32T
Адаптер AGT-63P WAADAAGT63P
Адаптер AGT-16P WAADAAGT16P
Адаптер AGT-32C WAADAAGT32C
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» WAADAWS01
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J WAADATWR1J
Зажим «Крокодил» изолированный красный K02 WAKRORE20K02
Зонд острый с разъемом «банан» складной SP-2M WASONSP2M
Провод измерительный 10 м с разъемами «банан» красный WAPRZ010REBB
Провод измерительный 20 м с разъемами «банан» красный WAPRZ020REBB
Провод измерительный 5 м с разъемами «банан» красный WAPRZ005REBB
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» #
