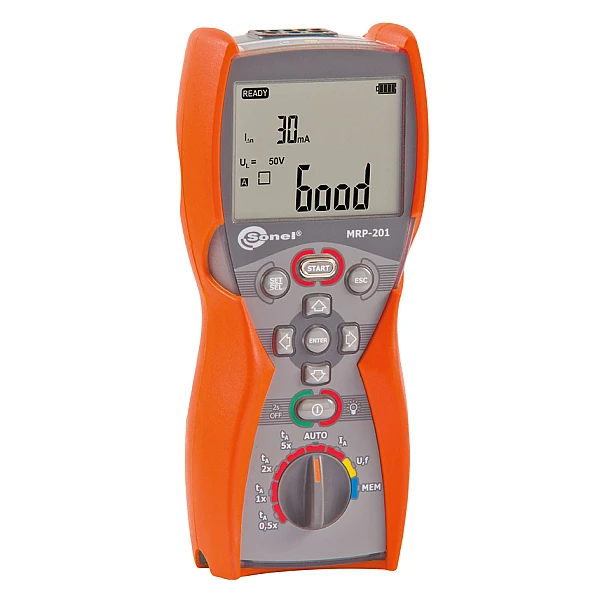

MRP-201 Измеритель напряжения прикосновения и параметров устройств защитного отключения

Госреестр

Индивидуальная цена

Наличие:

уточняйте

Гарантия:

12 месяцев

Самовывоз:

Курск

Возможна доставка до адреса

Кейсы поставок

Подробнее

Цена по запросу

Нужны дополнительные вводные для просчета цены, закажите звонок или напишите менеджеру в WhatsApp:

Оперативная доставка
по всей России

Официальный
дилер

Гарантия
производителя

Гарантия
низкой цены

Проведем демонстрацию на вашем объекте

Описание

MRP-201 Измеритель напряжения прикосновения и параметров устройств защитного отключения

Функциональные возможности:

измерение параметров устройств защитного отключения (УЗО) типа АС, А и В;
измерение параметров УЗО общего типа, с выдержкой времени срабатывания (тип G) и селективных (тип S) с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
выбор безопасного напряжения прикосновения в пределах 25 В, 50 В и 12,5 В (только для селективного типа);
измерение напряжения прикосновения относительно номинального дифференциального тока УЗО;
автоматический режим измерения параметров УЗО;
измерение напряжения переменного тока до 500 В;
сохранение результатов измерений в память;
передача данных на ПК с использованием беспроводного интерфейса OR-1;
совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Назначение и область применения:

MRP-201 – это переносной измеритель, предназначенный для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока. Проводить измерения можно в ручном и автоматическом режиме.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Гарантия: 36 месяцев

Номер в Госреестре: 31967-11

Класс защиты: двойная, согласно ГОСТ 14254-2015, IP67

Температурный диапазон: -10 °C...+50 °C

Габариты ШxВxГ: 220×98×55 мм

Масса: около 0,7 кг

Индекс: WMRUMRP201

Проведем демонстрацию оборудования онлайн

MRP-201 Измеритель напряжения прикосновения и параметров устройств защитного отключения

Характеристики

Основные технические характеристики MRP-201

«е.м.р.» — единица младшего разряда

Измерение напряжения переменного тока (True RMS)

Диапазон	Разрешение	Погрешность основная
0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)

Диапазон частоты 45…65 Гц

Измерение частоты

Диапазон	Разрешение	Погрешность основная
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

Диапазон напряжения: 50…500 В

Измерение параметров устройств дифференциального тока (УЗО)

Номинальное напряжение работы U_n: 220 В, 230 В, 240 В;
Рабочий диапазон напряжений: 187…250 В;
Номинальная частота сети f_n: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц.
Контроль правильности подключения PE проводника с помощью электрода прикосновения.

Измерение времени отключения t_A УЗО
Диапазон измерения согласно ГОСТ IEC 61557-6-2013: 0 мс ... верхний предел отображения.

Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Стандартные и с малой задержкой	0,5 I_Δn	0...300 мс	1 мс	± (2% и. в. + 2 е.м.р.)^*
	1 I_Δn	0...300 мс
	2 I_Δn	0…150 мс
	5 I_Δn	0…40 мс
Селективные	0,5 I_Δn	0..500 мс
	1 I_Δn	0..500 мс
	2 I_Δn	0…200 мс
	5 I_Δn	0…150 мс

^* - для I_Δn=10 мА и 0,5 I_Δn основная погрешность (2% и.в. + 3 е.м.р.)

Измерение сопротивления защитного заземления R_E

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% R_E ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм	0,01 кОм	12 мА	0…+10% R_E ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% R_E ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA

Измерение напряжения прикосновения U_B, относительно I_Δn

Диапазон	Разрешение	Номинальный ток	Основная погрешность
0..9,9 В	0,1 В	0,4*I_Δn	± (10% и.в. + 5 е.м.р.)
10..99,9 В	0,1 В	0,4*I_Δn	± (15% и.в. + 5 е.м.р.)

Измерение тока отключения УЗО I_A для синусоидального дифференциального тока

Диапазон измерения согласно ГОСТ IEC 61557-6-2013: (0,3...1,0) I_Δn

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA	0,3 × I_Δn..1,0 × I_Δn	± 5% I_Δn
30 мA	9,0..30,0 мA	0,1 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA

Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения …………………………. макс. 7510 мс.

Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	1,5..20,0 мA	0,1 мA	0,15 × I_Δn..2,0 × I_Δn	± 10 % I_Δn
30 мA	4,5..42,0 мA	0,1 мA	0,15 × I_Δn..1,4 × I_Δn	±10 % I_Δn
100 мA	15..140 мA	1 мA
300 мA	45..420 мA

Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
Время протекания тока измерения ............................................. макс. 14710 мс.

Измерение тока отключения УЗО ( I_A) для постоянного дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	2,0..20,0 мA	0,1 мA	0,2 × I_Δn..2,0 × I_Δn	± 10 % I_Δn
30 мA	6..60 мA	1 мA
100 мA	20..200 мA
300 мA	60..600 мA

Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения ............................... макс. 4500 мс

Дополнительные технические характеристики
Класс изоляции	двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности	IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014
Степень защиты корпуса согласно ГОСТ 14254-2015	IP67
Питание измерителя	щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт.
Температура хранения	-20…+60°C
Температура рабочая	-10…+50°C
Количество измерений (для аккумуляторов)	>6000 (2 измерения / минуту)
Память результатов измерения	990 ячеек, 10000 результатов
Интерфейс	радиоканал OR-1 (USB)

Файлы

MRP-201.pdf

1 438.70 кб

mrp-200-201.pdf

1 392.32 кб

Комплектация

Стандартная комплектация:

	Количество	Индекс
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO	1	WAADAWS05
Беспроводной интерфейс OR-1 (USB)	1	WAADAUSBOR1
Зажим «Крокодил» изолированный жёлтый K02	1	WAKROYE20K02
Зонд острый с разъёмом «банан» голубой	1	WASONBUOGB1
Зонд острый с разъёмом «банан» красный	1	WASONREOGB1
Крепеж «Свободные руки»	1	WAPOZUCH1
Провод измерительный 1,2 м с разъемами «банан» голубой	1	WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» желтый	1	WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» красный	1	WAPRZ1X2REBB
Ремень для переноски прибора M1	1	WAPOZSZE4
Футляр М6	1	WAFUTM6

Дополнительная комплектация:

	Индекс
Адаптер AGT-32P	WAADAAGT32P
Адаптер AGT-63P	WAADAAGT63P
Адаптер AGT-16P	WAADAAGT16P
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»	WAADAWS01
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J	WAADATWR1J
Провод измерительный 10 м с разъемами «банан» красный	WAPRZ010REBB
Провод измерительный 20 м с разъемами «банан» красный	WAPRZ020REBB
Провод измерительный 5 м с разъемами «банан» красный	WAPRZ005REBB
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0»	#
