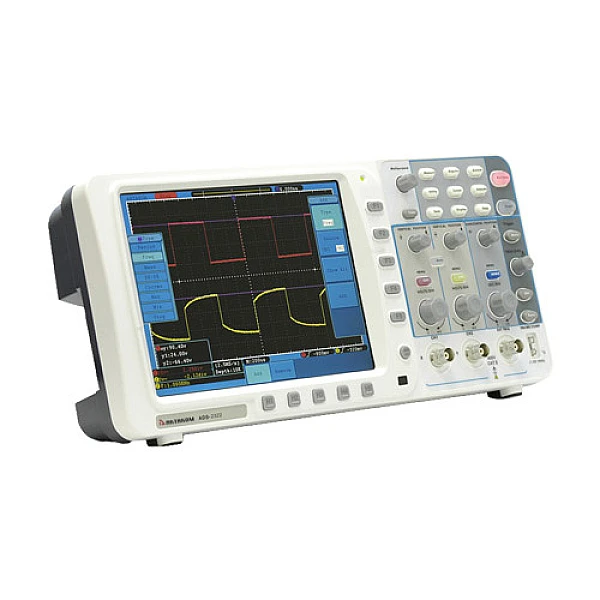

Осциллограф АКИП-4122
Индивидуальная цена
Цена по запросу
Нужны дополнительные вводные для просчета цены, закажите звонок или напишите менеджеру в WhatsApp:
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание
Модификации:
- АКИП-4122/1
- АКИП-4122/1V - Аналог АКИП-4122/1 + выход VGA (устанавливается вместо интерфейса RS-232).
- АКИП-4122/2
- АКИП-4122/2V - Аналог АКИП-4122/2 + выход VGA (устанавливается вместо интерфейса RS-232).
- АКИП-4122/3
- АКИП-4122/3V - Аналог АКИП-4122/3 + выход VGA (устанавливается вместо интерфейса RS-232).
- АКИП-4122/4
- АКИП-4122/4V - Аналог АКИП-4122/4 + выход VGA (устанавливается вместо интерфейса RS-232).
- АКИП-4122/5
- АКИП-4122/5V - Аналог АКИП-4122/5 + выход VGA (устанавливается вместо интерфейса RS-232).
- АКИП-4122/6
- АКИП-4122/6V - Аналог АКИП-4122/6 + выход VGA (устанавливается вместо интерфейса RS-232).
Описание:
-
Количество каналов: 2 (+ вход внеш. синхр EXT)
Полосы пропускания: 60, 100, 200, 300 МГц
Объем памяти 10 М (на канал)
Макс. частота дискретизации: 3,2 ГГц (4122/6), 2,5 ГГц (4122/5), 2 ГГц (4122/4, 4122/3), 500 МГц (4122/1)
Автоматические измерения параметров (20 видов), курсорные измерения (DU; DT; 1/DT); функции математики (4): сложение, вычитание, умножение*, деление*
Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x)
Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)
Цифровые фильтры (ФВЧ, ФНЧ)
Режимы растяжки окна (ZOOM), самописец X-Y, "по-кадровой" регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
Память: 15 осциллограмм, 8 профилей настроек
Интерфейс: USB 2.0, LAN и RS-232 для управления и сохранения данных
Выход для внешнего монитора (VGA) – модели с индексом V
Одновременная установка RS-232 и VGA не возможна
Цветной TFT-дисплей (20 см) с регулируемой яркостью
Опциональная аккумуляторная батарея позволяет использовать
Опциональная аккумуляторная батарея позволяет использоватьцифровые осциллографы
серии АКИП-4122 в качестве переносного прибора.
- Тип батареи - литий-полимерный аккумулятор (Li-Pol, спаренный блок 2шт х 3,7 В/4000 мА*ч)
- Выходное напряжение 7,4 В
- Емкость батареи - 8000 мА*ч
- Время работы осциллографа от батареи - ~4 часа
Проведем демонстрацию оборудования онлайн
Характеристики
| Параметры | 4122/1 (V) | 4122/2 (V), 4122/3 (V) | 4122/4 (V) | 4122/5 (V), 4122/6 (V) |
| Канал вертикального отклонения | ||||
|---|---|---|---|---|
| Число каналов | 2 | 2 | 2 | 2 |
| Полоса пропускания (-3 дБ) | 0…60 МГц | 0…100 МГц | 0…200 МГц | 0…300 МГц |
| Ограничение полосы | 20 МГц | |||
| Коэф. отклонения (Коткл.) | 2 мВ/дел…10 В/дел (шаг 1-2-5) | |||
| Погрешность установки Коткл. | ± 3 % | |||
| Связь по входу | Открытый, закрытый, земля | |||
| Время нарастания | ≤ 5,8 нс | ≤ 3,5 нс | ≤ 1,7 нс | ≤ 1,17 нс |
| Входной импеданс | 1 МОм (± 2 %) / 10 пФ ± 5 пФ | |||
| Макс. входное напряжение | 400 В (DC+AС пик, до 1 кГц) | |||
| Математика | +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб | |||
| Канал горизонтального отклонения | ||||
| Коэф. развертки (Кразв.) | 5 нс/дел…100с/дел | 2 нс/дел…100с/дел | 1 нс/дел…100 с/дел | |
| (шаг 1-2-5) | (шаг 1-2-5) | (шаг 1-2-5) | ||
| Погрешность установки Кразв. | ± 0,01 % | |||
| Режимы работы | Основной, задержанный (100 нс…10 с), ZOOM окна, | |||
| самописец (100 мс/дел – 100 с/дел), X-Y | ||||
| Синхронизация | ||||
| Источники синхросигнала | Кан 1, кан 2, сеть, внешний (Ext, Ext/5) | |||
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ** (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT); | |||
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC | |||
| Чувствительность | ~0,3 деления (в зав. от Коткл.) | |||
| Аналого-цифровое преобразование | ||||
| Разрешение по вертикали | 8 бит | |||
| Макс. частота дискретизации | 500 МГц | 1 ГГц для АКИП-4122/2, | 2 ГГц | 2,5 ГГц/ 3,2 ГГц |
| 2 ГГц для АКИП-4122/3 | ||||
| Частота дискретиз. (на кан.) | 250 МГц | 500 МГц для АКИП-4122/2, | 1 ГГц | 1,25 ГГц/ 1,6 ГГц |
| 1 ГГц для АКИП-4122/3 | ||||
| Длина записи | 10 МБ (на канал) | |||
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x | |||
| Курсорные измерения | ||||
| Функции | DU; DT; 1/DT | |||
| Автоматические измерения | ||||
| Функции по вертикали | Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; | |||
| выбросы на вершине и в паузе (фронт) | ||||
| Функции по горизонтали | f; T; t нараст.; t среза; +t; -t; коэф. заполнения (%), | |||
| Измерение t задержки | Кан1-Кан2 (фронт), Кан1-Кан2 (срез) | |||
| Дополнительные возможности | ||||
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение | |||
| (рег. интервал выборки 1 мс – 1000с) | ||||
| Интерфейсы | USB, LAN, RS-232, оптоизолированный "годен/ негоден" | |||
| Для моделей с “V” – выход VGA (взамен RS-232) | ||||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
| Режим X-Y | Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц | |||
| Внутренняя память | 15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) | |||
| Общие данные | ||||
| ЖК-дисплей | Цветной (TFT), диагональ 20см, 10 ´ 14 дел (разрешение 800 х 600) | |||
| Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) | |||
| Потребл. мощность | 18 Вт | |||
| Габаритные размеры | 340 х 155 х 70 мм | |||
| Масса | 1,82 кг | |||
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2шт), РЭ (1), ПО (CD-диск) | |||
| Опции | Аккум. батарея (7,4 В, 8 А*ч, Li-Pol) | |||
| Тканевая сумка для хранения и транспортировки прибора и аксессуаров. | ||||
