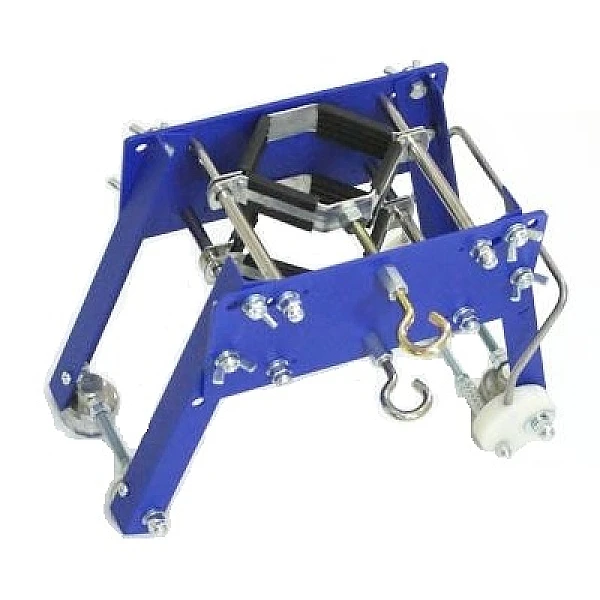

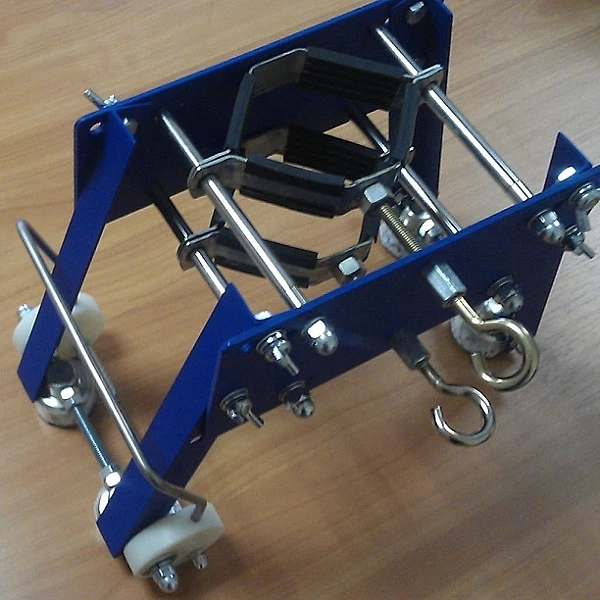

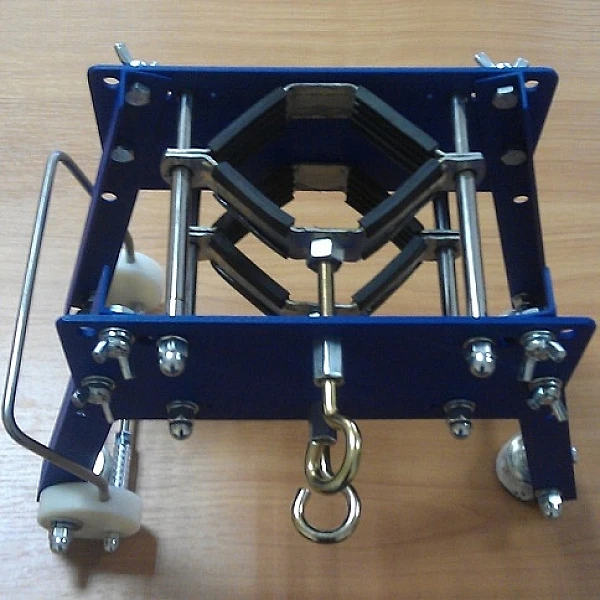

Приспособление «ПАУК-У»

Приспособление «ПАУК-У»

Предназначено для магнитного крепления импульсных рентгеновских аппаратов «Арина» всех типов на ферромагнитном основании (металлические трубы, резервуары, и др.) при проведении радиографического контроля. Присоединительный диаметр тубуса 80-100 мм.
Минимальный радиус кривизны поверхности гарантированного удержания рентгеновского аппарата в горизонтальном положении 273 мм. Для использования на резервуарах предусмотрены дополнительные лапы длинной 440 мм.

Приспособление для крепления рентгенаппаратов ПАУК-УНИВЕРСАЛ оборудовано уникальным магнитным держателем, который представляет собой магнит диаметром 25х15 мм инновационной марки Ne-Fe-B №50, заключенный в стальную оболочку из электротехнической стали диаметром не менее 40 мм.
Для отсоединения магнитов от трубы предусмотрено специальное приспособление с двумя эксцентриками.

Отличительные особенности:

• Присоединительный диаметр тубуса 80-100 мм.
• Максимальное усилие на сползание с вертикальной поверхности не менее 25 кг.
• Минимальный радиус кривизны поверхности гарантированного удержания рентгеновского аппарата в горизонтальном положении 273 мм.

Порядок работы:

1 Используя ключи, установить лапы на нужный диаметр трубопровода
2 Закрепить рентгеновский аппарат в хомутах с помощью винтов зажимных
3 Прикрепить нижние лапы «Паук» к трубе
4 Отсоединение магнитов от трубы следует производить в обратном порядке с помощью эксцентрика
