Рефлектометр-мост РИ-10М2 СТРИЖ

Рефлектометр-мост РИ-10М2 СТРИЖ

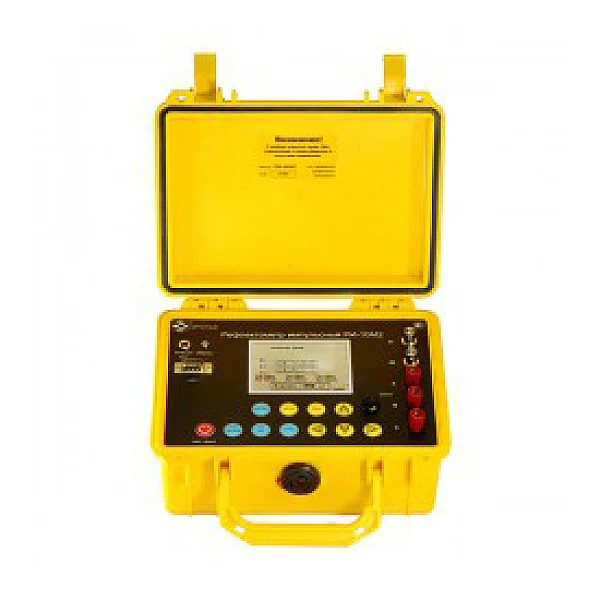

Импульсный рефлектометр РИ-10М2 – это одноканальный кабельный локатор с блоком мостовых измерений, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар), а также для измерения основных параметров кабельных линий мостовым методом (сопротивление шлейфа, сопротивление изоляции, измерение ёмкости кабеля, ассиметрия жил, напряжение, расстояние до утечки и обрыва).

Назначение:

Типы измерений, обеспечиваемые блоком рефлектометра:

• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений;
• измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений;

• измерение сопротивления шлейфа;
• измерение сопротивления изоляции;
• измерение электрической ёмкости;
• измерение напряжения постоянного и переменного тока;
• определение омической асимметрии жил;
• определение расстояния до места понижения сопротивления изоляции; определение расстояния до места обрыва жилы кабеля;
• определение расстояния до места короткого замыкания жил кабеля.

Область применения

Рефлектометр РИ-10М2 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• силовые кабели (АСБ, ВВГ, СИП и т.п.)
• воздушные кабельные линии
• медножильные кабели связи (ТПП, МКС и т.п.)
• кабели сигнализации и управления (СБПЗАВпШп и т.п.)
• компьютерные сети (СКС и т.п.)
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
• для определения длины кабеля при его производстве, складировании и торговле

Особенности РИ-307М3 СТРИЖ:

• измерение симметричных и несемметричных кабелей;
• высокое разрешение по дальности: 0.5 м в диапазонах 125 м – 2,5 км; 2 м - 20 м в диапазонах 5 км – 50 км;
• возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени;
• подавление асинхронных помех;
• цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы;
• энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
• режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
• сравнение с рефлектограммой из памяти прибора;
• встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения;
• встроенная таблица характеристик кабеля (для моста);
• возможность обмена данными с ПК;
• все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора;
• защищѐнное исполнение в герметично закрывающемся корпусе с повышенной механической прочностью (класс защиты IP67)
