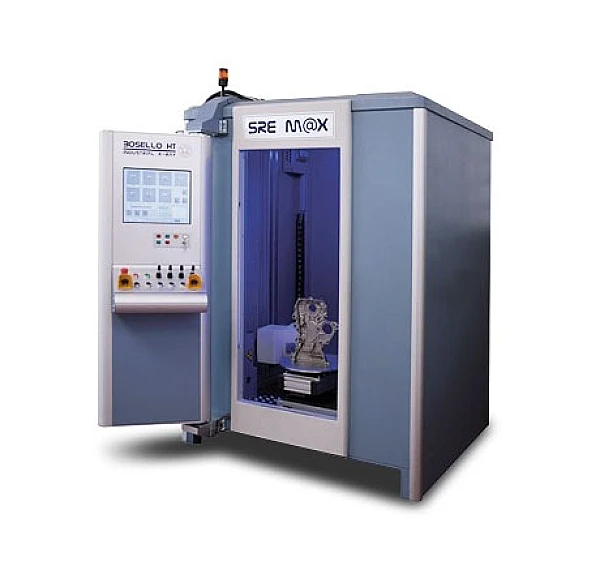

Рентгенотелевизионная установка SRE MAX

Рентгенотелевизионная установка SRE MAX

КАМЕРА РАДИАЦИОННОЙ ЗАЩИТЫ

Камера радиационной защиты выполнена из стали и свинца в соответствии с международными стандартами по защите окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется. Камера оснащена 2 автоматическими раздвижными загрузочными дверями с просмотровыми окнами для оператора. Перемещение камеры осуществляется с помощью погрузчика, что позволяет устанавливать ее в любом месте цеха.

МАНИПУЛЯТОР

Система лишена привычного С-образного манипулятора, перемещение и синхронизация осей осуществляется программным обеспечением. Такое решение позволило значительно увеличить скорость обследования объектов. Манипулятор имеет 5 осей перемещения: вертикальное перемещение рентгеновской трубки и РЭОПа, наклон рентгеновской трубки и РЭОПа, две оси горизонтального перемещения загрузочного стола, вращение стола на 360. Дополнительно манипулятор оснащается системой диафрагмирования рентгеновского пучка. Скорость установки положений контроля достигает 15 метров/минуту. Установка способна обследовать объект с максимальными размерами 700х1200 мм и массой до 80 кг.

РЕНТГЕНОВСКИЙ АППАРАТ

S.R.E. MAX может оснащаться различными по мощности рентгеновскими аппаратами от 160 кВ до 450 кВ.

ДЕТЕКТОР РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ

В качестве детектора рентгеновского излучения могут применяться:

• промышленные версии XRI 420 с входным окном 9 дюймов, камерой высокого разрешения и 3 уровнями электронного усиления;
• плоско-панельные детекторы с числом пикселей 512х512 или 1024х1024.

ПАНЕЛЬ УПРАВЛЕНИЯ

Панель управления встроена в камеру радиационной защиты и снабжена наклонной эргономичной консолью, на которой размещены кнопки управления и джойстики перемещения манипулятора. Так же панель оснащена сенсорным дисплеем, на который выводится вся информация о работе системы и изображение исследуемого объекта. Подключение к локальной информационной сети осуществляется через Ethernet порт. В качестве базовой комплектации установлен видеопроцессор BHT IP.

ОПЦИИ

• Видео процессор серии BHT PLUS или EXTREME.
• Программное обеспечение для создания аналитических отчетов и их распечатывания.
