Рентгеновский генератор постоянного действия NOVATOR модель 220DA
Рентгеновский генератор постоянного действия NOVATOR 220DA – высокоэффективный аппарат для неразрушающего контроля сварных соединений на важных объектах: магистральных, технологических нефте- и газопроводах; крупных сосудах, работающих под давлением.
Рентгеновские генераторы серии NOVATOR прекрасно зарекомендовали себя как надежные, высокотехнологические и при этом доступные устройства для решения целого спектра задач дефектоскопии в различных отраслях промышленности: энергетике (включая атомную отрасль энергетики), атомной промышленности, машиностроении, нефтегазовой отрасли и других.
Особенности метода рентгенографии
Радиографический контроль является одним из наиболее надёжных и достоверных видов НК для выявления дефектов сварных соединений. Метод основан на проникающей способности рентгеновских лучей. Они по-разному поглощаются металлом и внутренними дефектами, что четко проявляется на рентгеновских снимках. По результатам их расшифровки сварной шов (стык) признается годным или бракуется.
Преимущества рентгеновских генераторов NOVATOR:
- Эффективная и стабильная работа в самых неблагоприятных погодных условиях
- Большой эксплуатационный ресурс
- Надежная конструкция
- Длительное время работы без отключения
- Отличное качество рентгеновских снимков

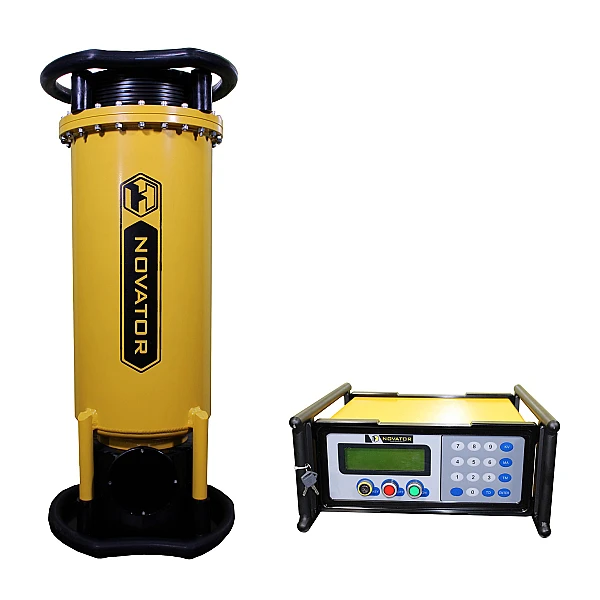

Конструкция аппарата
Конструкционно рентгеновские генераторы серии NOVATOR представляют собой:

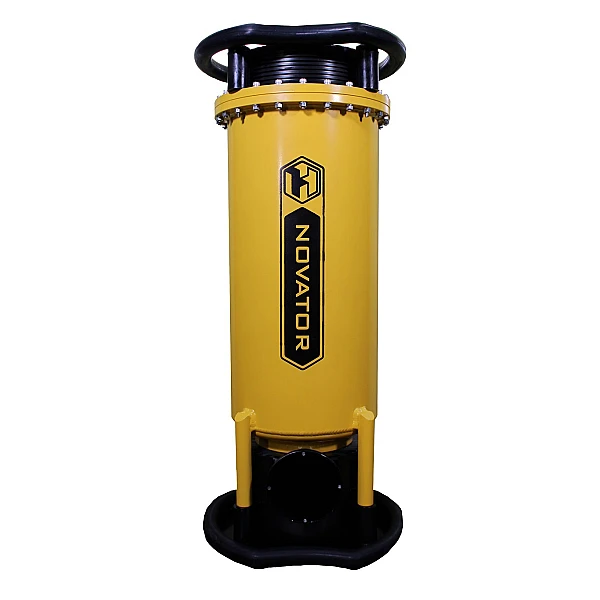

– Генератор, обеспечивающий широкий угол просвечивания, благодаря чему можно получить полную картину состояния исследуемого объекта;
– Пульт управления.
Генератор и пульт управления соединены между собой кабелем длиной 25 м.
| Характеристики | Значения |
| Модель рентгеновского генератора | 220DA |
| Модель рентгеновской трубки (материал) | XT3 металлокерамика |
| Поток излучения (направленный) | 40º × 60º |
| Напряжение трубки (кВ) | 80 ÷ 250 |
| Ток трубки (мА) | 1 ÷ 3 |
| Фокусное пятно (мм) | 1,5 × 1,5 |
| Охлаждение | воздушное |
| Источник питания | АС 180В-260В / 50-60Гц |
| Мощность (кВт) | ˃ 2,5 |
| Заполнение камеры генератора | изоляционный газ |
| Вес генератора излучения, кг | 23 |
| Вес блока управления, кг | 12 |
| Размер генератора излучения, мм | Ø 280 × 730 |
| Размер блока управления, мм | 400 × 380 × 190 |
| Время задержки экспозиции (мин) | 0 ÷ 9,9 |
|
Проникающая способность в Fe(мм) на пленку Kodak AA400 с фокусным расстоянием 600 мм |
D7 = 60, F8 (NDT 1200) ≥ 90 время экспозиции 10 минут, Е.О.П. ≥ 2.0. |
| Время экспозиции (мин) / Цикл экспозиции | 0.1 ÷ 30.0 / 4:1 |
| Диапазон рабочих температур | -30ºС … +40ºС |
| Комплект поставки модели 220DA | Количество |
| Генератор рентгеновского излучения | 1 шт. |
| Блок управления | 1 шт. |
| Силовой кабель | 25 м |
| Кабель питания 220DA | 10 м |
| Кабель заземления | 5 м |
| Транспортный кофр | 2 |
| Паспорт | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Гарантийный талон (на 12 месяцев) | 1 шт. |
| Декларация о соответствии ТС / ГОСТ-Р | 1/1 |
| Экспертное заключение (ранее СЭЗ) | 1 шт. |
| Аксессуары (комплект) | 1 шт. |
