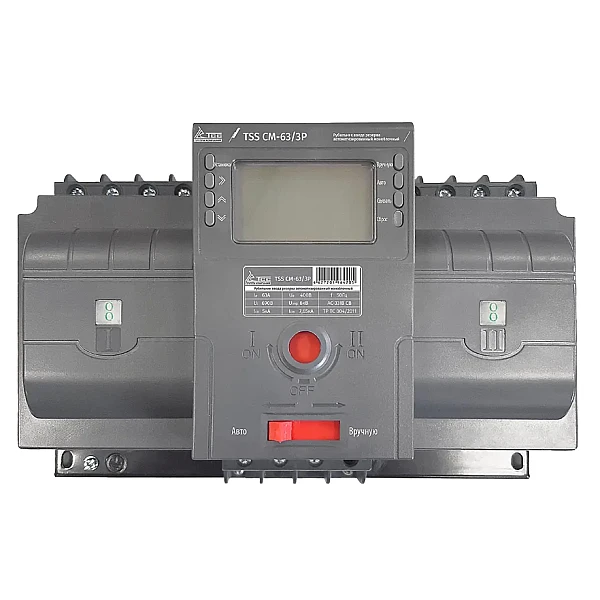

Реверсивный автоматизированный моноблочный рубильник TSS CM-63/3P/Automated transfer switch

Реверсивный автоматизированный моноблочный рубильник TSS CM-63/3P/Automated transfer switch

Компактный рубильник ввода резерва со встроенным программируемым контроллером. Идеальное решение для частного дома или небольшого здания с мощностью 23,9 кВт (3P 3-фазное питание). Способен в одиночку заменить шкаф АВР и блок вводных автоматов во многих ситуациях.

Компактный интеллектуальный рубильник ввода резерва со встроенным программируемым контроллером:

• Выпускается в версиях с 3 или 4 полюсами
• Программирование встроенного контроллера в 8 шагов по 1-страничной инструкции
• Может давать сигнал на запуск генераторной установки
• Может работать самостоятельно или с внешним контроллером
• Есть защита от КЗ благодаря встроенным автоматическим выключателям

Приводится в действие электродвигателем со встроенным питанием с возможностью ручного переключения (прилагается ручка-ключ).

Срабатывает в результате:

• Потери напряжения
• Обрыва фазы
• Пониженного напряжения или напряжения выше нормального

Обеспечивает

• управление задержкой
• управлением генератором
• взаимодействие с пожарной сигнализацией

Три рабочих режима:

• FF1 - автоматический режим
• FF0 - автоматический переход с нормального питания на резервное, возврат с резервного на нормальное не предусмотрен
• FF2 - режим работы без автоматических переключений

Условия применения

• Окружающая температура: от -20°C до +45°C. Средняя температура должна быть не более +35°C в течение 24 часов
• Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
• относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
• Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
• Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
• Допустимый угол наклона рубильника ±23°
• Класс защиты: IP20
• Условия хранения: от -30°C до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
