Стандартный образец "Утюг"

Стандартные образец «Утюг»

СОП "Утюг" относится к классу плоскодонных.

Данный образец нужен для того, чтобы производить более точную настройку чувствительности дефектоскопа, а также для определения эквивалентных размеров дефектов при работе с наклонными и прямыми преобразователями. В этом случае стандартные образцы «Утюг» представлены в цилиндрической форме, ступенчатыми блоками или параллелепипедами заданной высоты. В донной рабочей поверхности проделано плоскодонное отверстие с соблюдением заданных параметров.

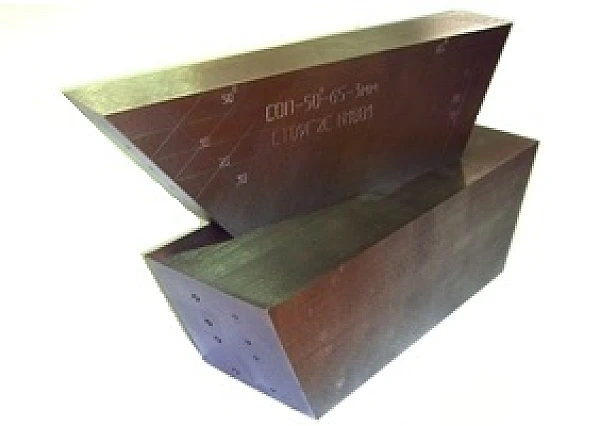

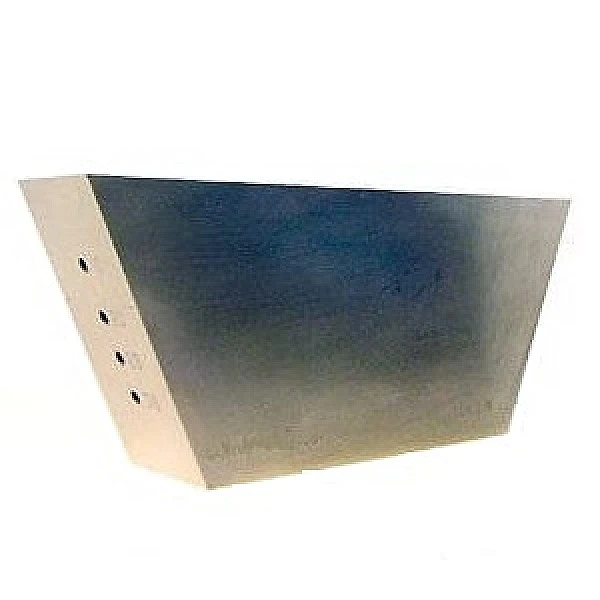

В случае, если контролю подвергаются плоские изделия и при этом используются наклонные преобразователи, образцам придается форма параллелепипеда или призмы (торцы скошены).
На сторонах, перпендикулярных углу ввода ультразвуковых колебаний, проделываются плоскодонные отверстия, глубина которых различна.

Требования к отражателям  (в частности, к их размерам и диаметру) отображены в соответствующей нормативно-технической документации. Для производства отражателей для стандартных образцов «Утюг» задействуют фрезерные и координатно-расточные станки, работающие с повышенной или высокой точностью.
