Трассоискатель Сталкер 75-12
Определяет плановое положение и глубину коммуникаций до 6 м на трассе до 10 км, включая пассивный поиск 50 Гц.
185 745 ₽
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание

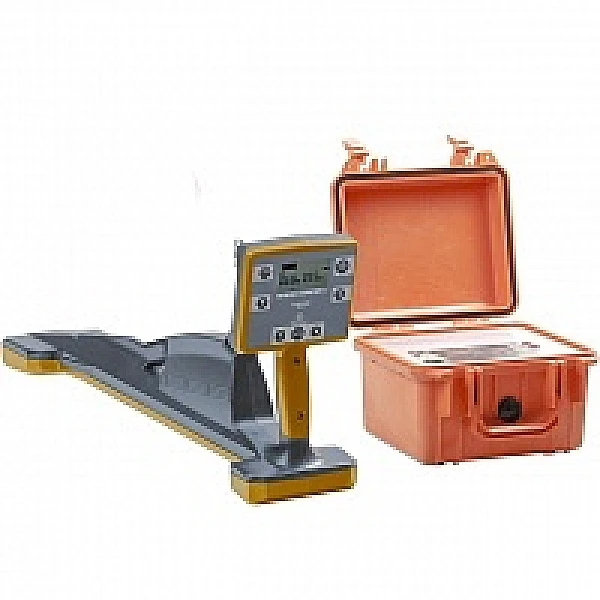

Трассоискатель Сталкер 75-12
Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, обследования участков местности перед проведением земляных работ.
В комплект поставки «Сталкер 75-12» входит генератор ГТ-75 и приемник ПТ-12.
Общие особенности трассопоискового комплекса:
- Простой и понятный процесс поиска подземных коммуникаций;
- Дальность поиска - до 10 км на глубине до 6 м;
- «РАДИО» частота (пассивная) для поиска трассы без генератора;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50.
Приемник ПТ-12
- Легкий, ударопрочный, брызгозащищенный корпус;
- Жидкокристаллический антибликовый дисплей с подсветкой;
- Встроенный динамик;
- Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
- Режимы поиска: острый максимум, пологий максимум, минимум;
- Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.
Генератор ГТ-75
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
- Высокая выходная мощность для работы в сложных условиях;
- Автоматическое согласование с нагрузкой для простоты использования;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 44).
Проведем демонстрацию оборудования онлайн
Характеристики
Технические характеристики ПТ-12
|
Активные частоты |
1024 8928 32768 (33к) |
|
Диапазон рабочих частот при работе без генератора |
«ЭФИР» (48 – 14000 Гц) «РАДИО» (10 – 36 кГц) 50 Гц |
|
Определение глубины залегания коммуникации |
От 0,10 м до 6,00 м |
|
Определение тока рабочей частоты в коммуникации |
от 10 мА до 10,0 А |
|
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более |
+- 0,1 м |
|
Габаритные размеры, не более |
700х300х140 мм |
|
Масса, не более |
1,7 кг |
|
Значения рабочей температуры |
от минус 20 до плюс 55 ºС; |
Технические характеристики генератора ГТ-75
|
Рабочие частоты*, Гц |
273, 526, 1024,8928 |
|
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 10 до 75 |
|
Габаритные размеры, мм, не более |
275x250x180 |
|
Вес со встроенными аккумуляторами, кг |
8,5 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
Файлы
Комплектация
Комплектация трассоискателя Сталкер 75-12
| № | Наименование | Назначение | Фото | Количество |
| 1 | Сталкер ПТ-12 - приемник | Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. |
 |
1 |
| 2 | Сталкер ГТ-75 - генератор | Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. |  |
1 |
| 3 | Телефоны головные РЛПА.468627.001 | Необходимы для улавливания разностей звукового сигнала. |
|
1 |
| 4 | Блок питания БПН-А 12-0,5 | Применяется для заряда аккумулятора приемника. |
|
1 |
| 5 |
Батарейный отсек 5*AA РАПМ.436244.003 |
Предназначен для возможности питания от 6 элементов питания типа АА. |
|
1 |
| 6 | Bluetooth usb адаптер | Для беспроводного подключения к ПК или ноутбуку. |
|
1 |
| 7 | Руководство по эксплуатации РАПМ.464333.008РЭ | Руководство по эксплуатации |
|
1 |
| 8 | Сумка приемника | Предназначена для переноски приемника. |
|
1 |
| 9 | Чехол солнцезащитный | Предназначен для защиты экрана приёмника от солнечных бликов. |
|
1 |
| 10 | Рамка передающая РП-02 РАПМ.468151.001 | Предназначена для подключения к коммуникации бесконтактным способом. |
|
1 |
| 11 | Блок питания БПН-12-3 | Предназначен для зарядка аккумуляторов. Питание от сети 220В. |
|
1 |
| 12 | Кабель питания "12 В" РАМП.685613.001 | Предназначен для питания генератора от автомобильного аккумулятора |
|
1 |
| 13 | Катушка с красным проводом 10 м РЛПА.685442.004 | Применяется для подключения генератора к коммуникации или штырю заземления. |
|
1 |
| 14 | Катушка с синим проводом 10 м РЛПА.685442.004-01 | Применяется для подключения генератора к коммуникации или штырю заземления. |
|
1 |
| 15 | Зажим типа "крокодил" | Применяются для подключения кабеля к коммуникации. |
|
1 |
| 16 |
Штырь заземленияРЛПА.305177.004-01 |
Для заземления |
|
1 |
| 17 |
Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ |
Руководство по эксплуатации на генераторы. |
|
1 |
| 18 |
Сумка для принадлежностей генератора |
Предназначена для переноски аксессуаров. |
 |
1 |
Дополнительные аксессуары
| Наименование | Назначение | Фото | Цена | |
| 1 |
Контакт магнитный РАПМ.469339.001 |
Предназначен для подключения генератора к трубопроводу. |
|
4400р |
| 2 | Сумка генератора "Сталкер" | Для переноски комплекта |
|
1600р |
| 3 | Блок питания 220/12-100 Вт РАПМ.436244.001 | Для питания генератора от сети 220 |
|
7350р |
| 4 | Адаптер зарядный "12 В" РАПМ.685614.010 | Предназначен для заряда аккумулятора ГТ-15 и ГТ-75 от автомобильного аккумулятора |
|
1150р |
| 5 | Клещи индукционные КИ-50 (50 мм) РАПМ.418114.003 | Предназначены для передачи поискового сигнала от генератора в коммуникацию без гальванической связи с ней. |
|
12000р |
