Твердомер ультразвуковой импендансный Константа ТУ

Снят с производства

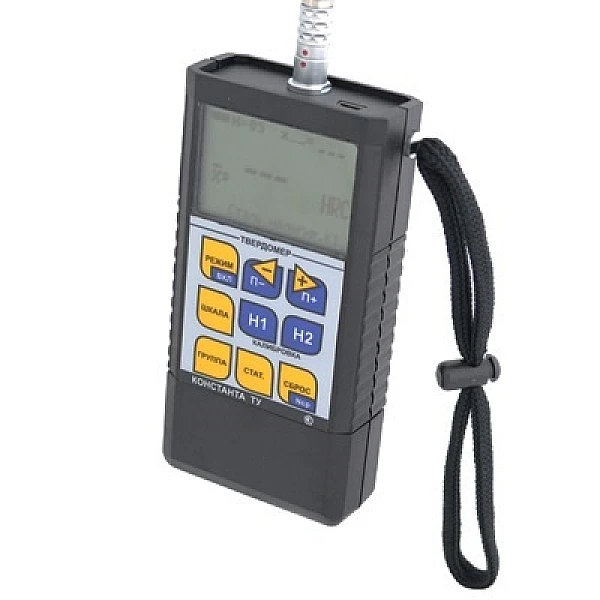

Твердомер ультразвуковой импендансный Константа ТУ

Производитель твердомеров: Россия
Гарантия на твердомер Константа ТУ: 24 месяца

Малогабаритный ультразвуковой твердомер Константа ТУ с набором сменных преобразователей (датчиков) предназначен для измерения твердости и временного сопротивления σ в (предел прочности) конструкционных, углеродистых и низколегированных сталей, чугунов, нержавеющих и высоколегированных сталей, цветных металлов.

Принцип действия

Твердомер Константа ТУ реализует метод ультразвукового контактного импеданса (UCI - Ultrasonic Contact Impedance).
Твердомер Константа ТУ работает со сменными преобразователями следующих типов: УЗДТ-50N, УЗДТ-10N, УЗДТ-100N.

Отличительные особенности твердомера Константа ТУ:

- оперативность и высокая локальность при измерениях;
- до девяти фиксированных групп материалов в памяти преобразователя при поставке (по требованию заказчика);
- большое число сменных преобразователей и оснасток для контроля изделий разнообразного назначения - от крупногабаритных до малоразмерных сложнопрофильных;
- малое влияние толщины и массы изделия на результаты измерения;
- матричный индикатор с дружественным интерфейсом и расширенная клавиатура (построение по принципу одна кнопка - одна функция) обеспечивающие простоту работы с прибором;
- вывод на индикатор при измерении среднего и единичного (последнего) результатов измерения одновременно;
- возможность оперативного просмотра статистики в процессе изменений с усреднением и по группам, записанным в память прибора;
- возможность проведения допускового контроля;
- подсветка индикатора при работе в затененных условиях;
- возможность запоминания калибровок в памяти преобразователя и результатов измерений в памяти прибора с последующей передачей в IBM PC по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «CONSTANTA - DATA - твердость».

Ультразвуковой твердомер Константа ТУ имеет следующие возможности:

- вывод на индикатор при измерении среднего и единичного (последнего) результатов измерения;
- возможность задания верхнего и нижнего браковочных допусков при проведении контроля;
- возможность вывода на индикатор статистики (среднее, минимальное и максимальное значения) при измерении с усреднением и по группам, записанным в память прибора;
- возможность снятия и записи в память преобразователя новых градуировочных характеристик пользователем при необходимости;
- возможность передачи результатов измерений в IBM PC по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «CONSTANTA - DATA - твердость»;
- возможность дооснащения новыми преобразователями без необходимости передачи прибора изготовителю.

Проведем демонстрацию оборудования онлайн

Твердомер ультразвуковой импендансный Константа ТУ

Характеристики

Технические характеристики твердомера ультразвукового импендансного Константа ТУ
Шкалы твердости	HRC, HB, HV, HRA, HRB, HRN15, HRN30, HRN45, HRT15, HRT30, HRT45, HSD, σВ, HLD
Диапазон измерения твердости:
по Роквеллу, HRCэ	20 ÷ 70
по Бринеллю, HB	20 ÷ 650
по Виккерсу, HV	20 ÷ 1000
по Шору, HSD	2 ÷ 102
временного сопротивления σВ (предел прочности), МПа	370 ÷ 1740
Основная погрешность измерения:
по Роквеллу, HRCэ	1,5
по Бринеллю, HB	10
по Виккерсу, HV	12
по Шору, HSD	2
временного сопротивления σВ (предел прочности), %, не более	5
Число замеров для вычисления среднего	до 99
Число запоминаемых индивидуальных калибровок	до 3 на каждую шкалу твердости
Число ячеек памяти результатов измерения	до 10000 (с возможностью разбивки на 99 групп)
Питание	аккумуляторы или батареи Alkaline, тип ААА (2 шт.)
Время непрерывной работы от батарейки типа Alkaline, ч	120
Диапазон рабочих температур, ºС	-20 ÷ +50
Габаритные размеры, мм	120×60×25
Масса прибора, г	150

Комплектация

Комплектация ультразвукового твердомера Константа ТУ:

прибор с преобразователями (число и модификация по выбору заказчика);
аккумуляторы ААА — 4 шт.;
зарядное устройство;
руководство по эксплуатации;
методика поверки;
диск с программой связи с IBM PC и обработки измерительной информации «Constanta-Data»;
кабель связи с компьютером по интерфейсу USB;
кейс.

Дополнительные преобразователи:

1. УЗДТ-50Н (Универсальный стандартный преобразователь для решения большинства промышленных задач измерения твердости).

Испытательная нагрузка 50Н (5кг)
Минимальная толщина объекта контроля 2 мм
Минимальная масса объекта контроля (0,3) кг
Диаметры отпечатков на изделиях 0,130 мм
Глубина отпечатков на изделиях 0,038 мм
Максимальная допустимая шероховатость поверхности, Ra, 1,6 мкм
Габариты Ø26×140 мм (Ø36×140 мм c плоской насадкой)

Наилучшее соотношение величины отпечатка и удобства работы преобразователем.

2. УЗДТ-10Н (Для контроля изделий с повышенными требованиями к величине отпечатка, деталей с поверхностным упрочнением и гальваническими покрытиями).

Испытательная нагрузка 10Н (1кг)
Минимальная толщина объекта контроля 2 мм
Минимальная масса объекта контроля (0,3) кг
Диаметры отпечатков на изделиях 0,058 мм
Глубина отпечатков на изделиях 0,017 мм
Максимальная допустимая шероховатость поверхности, Ra, 0,8 мкм
Габариты Ø26×140 мм (Ø36×140 мм c плоской насадкой)

Оставляет по сравнению с преобразователем УЗДТ-50Н существенно меньшую глубину и диаметр отпечатка.

3. УЗДТ-100Н (Для контроля изделий с повышенной шероховатостью, плохо подготовленной грубой поверхностью).

Испытательная нагрузка 100Н (10кг)
Минимальная толщина объекта контроля 2 мм
Минимальная масса объекта контроля (0,3) кг
Диаметры отпечатков на изделиях 0,180 мм
Глубина отпечатков на изделиях 0,052 мм
Максимальная допустимая шероховатость поверхности, Ra, 3,2 мкм
Габариты Ø26×140 мм (Ø36×140 мм c плоской насадкой)

Меньшее влияние шероховатости и других параметров поверхности объекта контроля.
