Ультразвуковой толщиномер А1210
198 000 ₽
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание

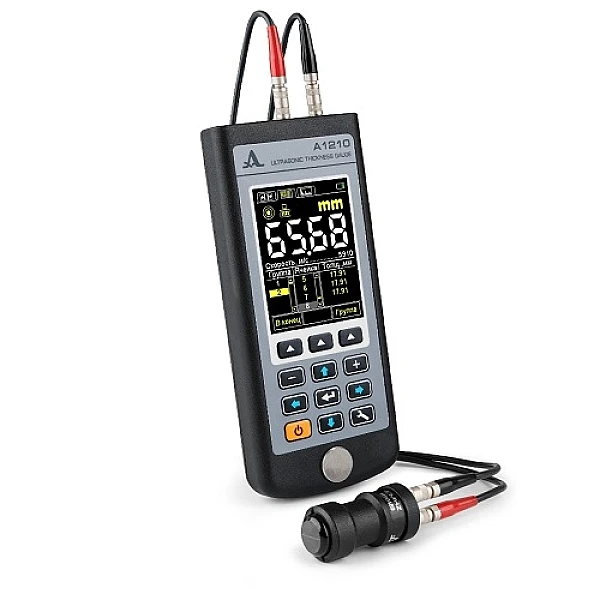

Толщиномер А1210
Назначение
Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука.Толщиномер может работать в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала. Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.
Использование прямого совмещенного преобразователя S3567 2.5A0D10CL с износостойким протектором позволяет:
Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
Наглядное представление шкалы глубиномера.
Преобразователь S3567 2.5A0D10CL работоспособен при температурах от - 20°С до + 50°С.
Использование раздельно-совмещенного преобразователя D1771 4.0A0D12CL позволяет:
проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах без дополнительных настроек, что значительно облегчает и ускоряет процесс контроля.
в режиме А-СКАН получать достоверные результаты при проведении измерений через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий.
Преобразователь D1771 4.0A0D12CL работоспособен при температурах от -30 до +50°С.
Особенности, которыми обладает толщиномер А1210
- Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
- Встроенный литиевый аккумулятор.
- Время непрерывной работы - 9 ч.
- Большой, информативный, цветной TFT дисплей.
- Дискретность индикации измерений 0,01 или 0,1 мм.
- Автоматическое определение скорости ультразвука на объекте известной толщины.
- Энергонезависимая память на 50000 измерений.
- Звуковая и виброиндикация.
- Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
- Передача данных на ПК через USB кабель
- Программное обеспечение для приема данных из прибора и сохранения их на ПК.
Режимы работы А1210
Режим НОРМА
Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).
Особенности:
Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан
Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).
Особенности:
Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан
Режим ПАМЯТЬ
Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).
Особенности:
Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.
Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).
Особенности:
Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.
Режим А-Скан
Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана.
Особенности:
Режим позволяет исключить неточности в измерениях вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
Выбор способа измерения:
по первому превышению сигналом уровня строба;
по максимуму сигнала в стробе;
между двумя максимальными сигналами в стробе - позволяет осуществить толщинометрию металла через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий без зачистки;
сложение всех сигналов в стробе (функция АКФ).
Возможность просмотра выбранных участков сигнала, текущих параметров и настроек.
Сохранение изображения А-Скана вместе с результатом измерения.
Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана.
Особенности:
Режим позволяет исключить неточности в измерениях вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
Выбор способа измерения:
по первому превышению сигналом уровня строба;
по максимуму сигнала в стробе;
между двумя максимальными сигналами в стробе - позволяет осуществить толщинометрию металла через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий без зачистки;
сложение всех сигналов в стробе (функция АКФ).
Возможность просмотра выбранных участков сигнала, текущих параметров и настроек.
Сохранение изображения А-Скана вместе с результатом измерения.
Проведем демонстрацию оборудования онлайн
Характеристики
Характеристики
| Параметр | Значение | |
| Диапазоны измеряемых толщин (по стали): | ||
| -преобразователем D1771 4.0A0D12CL | 0,7 – 300,0 мм | |
| -преобразователем S3567 2.5A0D10CL | 0,8 – 300,0 мм | |
| Основная погрешность измерений толщины Х, мм, не более: | ||
| - при толщинах от 0,7 до 3,0 мм | ±(0,01Х+0,1) | |
| -при толщинах от 3,01 до 99,99 мм | ±(0,01Х+0,05) | |
| -при толщинах от 100,0 до 300,0 мм | ±(0,01Х+0,1) | |
| Дискретность измерения толщин (изменяемая): | ||
| - в диапазоне измерений от 0,7 до 99,99 мм | 0,1 мм; 0,01 мм | |
| - в диапазоне измерений от 100,0 до 300,0 мм | 0,1 мм | |
| Номинальное напряжение питания, В | 3,7 | |
| Диапазон настроек скоpости yльтpазвyка | от 500 до 19 999 м/с | |
| антибликовый, цветной TFT | |
| 9 ч | |
| Установленный срок службы | 5 лет | |
| Диапазон рабочих температур | от -20°С до +50°С | |
| Габаритные размеры электpонного блока | 161 х 70 х 24 мм | |
| Масса электронного блока | 210 г |
Комплектация

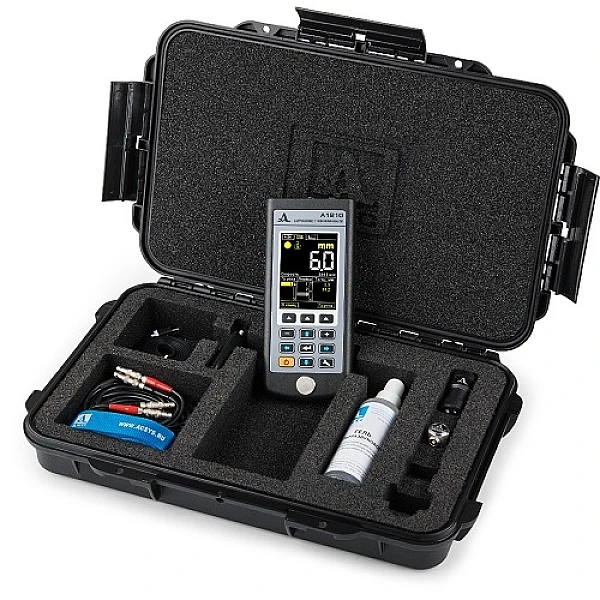

Базовый комплект толщиномера А1210
| Наименование | Код |
| A1210 - электронный блок ультразвукового толщиномера со встроенным аккумулятором | 1112 |
| Преобразователь S3567 2.5A0D10CL | 1461 |
| Преобразователь D1771 4.0A0D12CL | 1450 |
| Кабель LEMO-LEMO одинарный 1,2 м | 1213 |
| Кабель LEMO-LEMO двойной 1,2 м | 1211 |
| Сетевой адаптер 220 В-USB | 1830 |
| Кабель USB A-Micro B | 1222 |
| Компакт диск с документацией и ПО
| 1516 |
| Чехол Т12
| 1612 |
| Сумка Т12 | 1611
|
