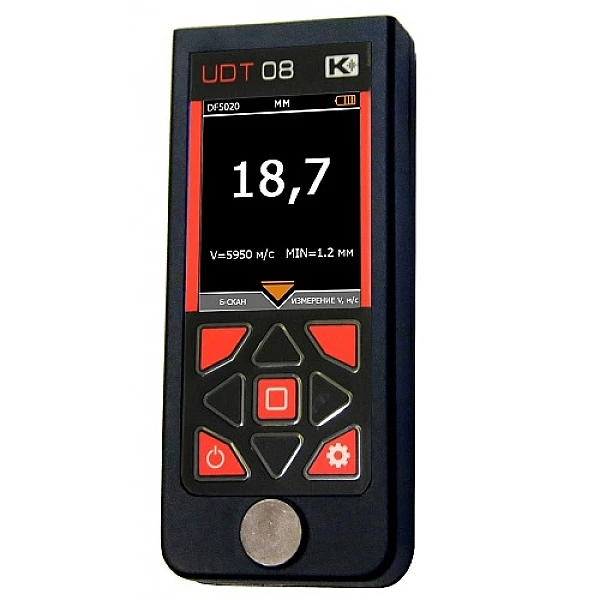

Ультразвуковой толщиномер УДТ-8

Предел допускаемой основной погрешности при измерении толщины, dн, мм

± (0,01 + 0,01·dx), где dx – толщина измеряемого образца, мм

Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм

при шероховатости Rz=40 мкм ± 0,10

при шероховатости Rz=80 мкм ± 0,15

Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны, противоположной стороне ввода УЗК, мм

при шероховатости Rz=320 мкм ± 0,20;

при шероховатости Rz=160 мкм ± 0,15

при шероховатости Rz=80 мкм ± 0,10

Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с непараллельными гранями, имеющими не параллельность до 3 мм на базовой длине 20 мм, мм

при толщинах до 10 мм ± 0,30;

при толщинах от 10 до 50 мм ±(0,2+0,01Х)

где Х – толщина образца в месте ввода УЗК

Тип УЗ преобразователя

Ультразвуковой раздельно-совмещенный

Дисплей – TFT, цветной

240х320 пикселей, с регулировкой внутренней подсветки

Габаритные размеры (В х Ш х Т)

не более 150 х 65 х 25 мм

Масса толщиномера, гр.

190

Средняя наработка на отказ, ч

не менее 2 500

Питание

внешний блок питания от сети переменного тока от сети 220В/ 50 Гц

встроенный Li-Pol аккумулятор

Время установления рабочего режима, мин

Не более 1

Время непрерывной работы

от сети переменного тока – не менее 24 часов, с последующим выключением на 30 минут

от встроенного аккумулятора не менее 10 часов

Толщиномер сохраняет работоспособность при температуре окружающей среды

От – 25 до + 55 °С. Верхнее значение относительной влажности: 95 % при 35 °С (группа С3, ГОСТ 12997)

Толщиномер устойчив к воздействию вибраций

частотой до 35 Гц с амплитудой не более 0,35 мм (группа L1 по ГОСТ 12997).
