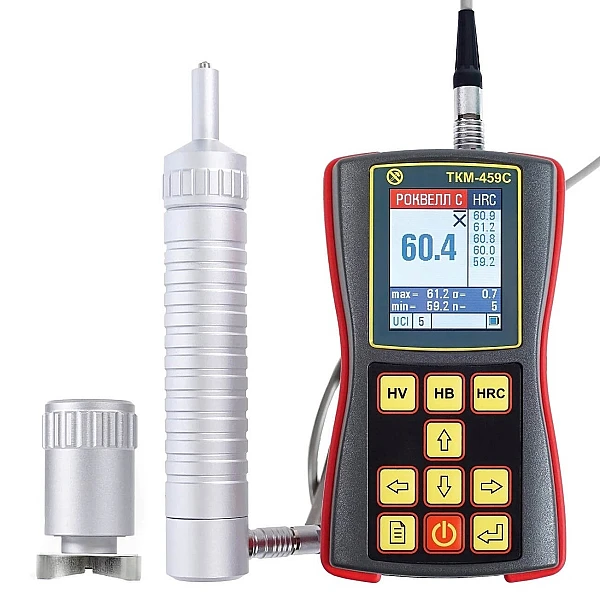

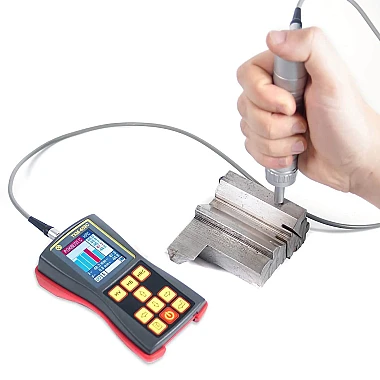

Ультразвуковой твердомер ТКМ-459С «Специальный»

Твердомер ТКМ-459С производства НПП «Машпроект» — высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий.

Предназначен для неразрушающего контроля качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.

Принцип действия твердомера — UCI метод (Ultrasonic Contact Impedance — ультразвуковой контактный импеданс).

УЗ твердомер ТКМ-459C «Специальный» успешно применяется в особо тяжелых производственных и полевых условиях. Прибор с принадлежностями поставляется в ударопрочном чемодане, в комплектацию входят насадка «U-459» для позиционирования датчика, контрольный образец твердости по шкале HRC.

ТКМ-459С выполняет контроль твердости:

углеродистых и конструкционных сталей,
поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
гальванических покрытий (хром), наплавок,
изделий сложной конфигурации (зубьев шестерен, валов),
тонкостенных и малогабаритных изделий,
изделий из мелкозернистых материалов при локальном исследовании свойств материалов.

ТКМ-459C внесен в Госреестр СИ Российской Федерации. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

Преимущества ультразвукового твердомера ТКМ-459С

Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности
Измерение твердости в труднодоступных местах — пространственное положение датчика не влияет на результат измерения
Сверхмалая площадь зоны контроля — от 1 мм
Контроль в пазах и глухих отверстиях — от 5 мм
Практически незаметный отпечаток на «зеркальных» поверхностях
Малая чувствительность к кривизне поверхности, толщине и массе изделия

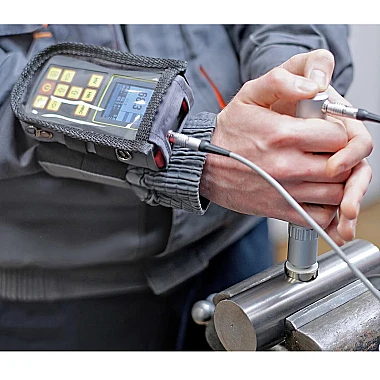

Особенности конструкции ТКМ-459С

Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
Уникальная система статистической обработки.
Гибкая организация памяти для записи результатов измерений и последующего анализа.
Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
Программирование:

— дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;

— дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

Эксплуатация

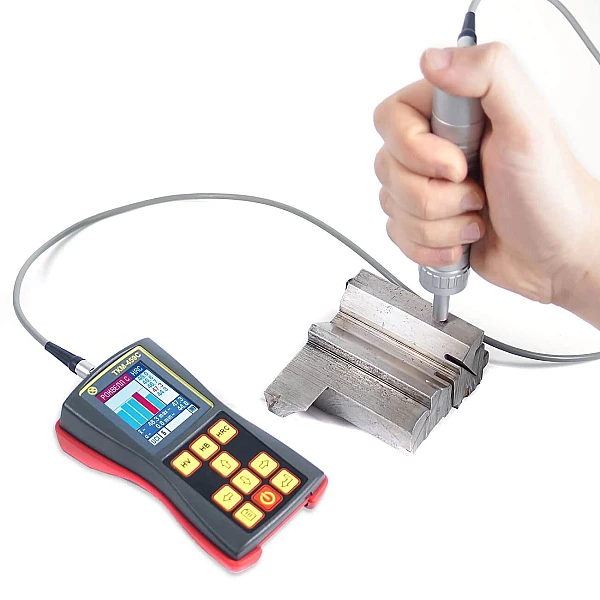

Ультразвуковой твердомер ТКМ-459C успешно применяется в лабораторных, производственных или полевых условиях.

Требования к контролируемому изделию:

Масса более 1 кг, толщина более 2 мм	дополнительная подготовка не требуется
Масса менее 1 кг	изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Толщина менее 2 мм	изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Шероховатость поверхности 1,6 Ra	обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений

Режимы работы твердомера ТКМ-459C

Режим измерения	Отображение результатов измерений	Применение
по основным шкалам	основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV	измерение твердости основной массы контролируемых изделий
с использованием дополнительных калибровок к основным шкалам	по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77)	контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов
по дополнительным шкалам (определяются пользователем или добавляются производителем)	шкалы программируются самим пользователем	решение специальных задач

Интеллектуальная система статистической обработки результатов измерений

Параметры статистической обработки серии измерений

Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего.
Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы.
Автоматический отброс результатов, некорректно проведенных замеров.
Демонстрация всех результатов замеров в серии.

Обработка результатов в памяти прибора

Вычисление среднего значения, среднеквадратичного отклонения.
Вычисление максимума и минимума в группе результатов замеров.
Вычисления относительно заданных значений твердости.
Выборки результатов относительно заданных значений твердости.
Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.

Проведем демонстрацию оборудования онлайн

Характеристики

ПАРАМЕТРЫ	ЗНАЧЕНИЯ
Диапазон измерений твердости по основным шкалам
по Бринеллю	90 - 450 НВ
по Роквеллу С	20 - 70 HRC
по Виккерсу	240 - 940 HV
Пределы абсолютной погрешности при измерении твердости по основным шкалам:
по Бринеллю
в диапазоне (90...150) НВ	±10 НВ
в диапазоне (150...300) НВ	±15 НВ
в диапазоне (300...450) НВ	±20 НВ
по Роквеллу С	±2 HRC
по Виккерсу
в диапазоне (240...500) HV	±15 HV
в диапазоне (500...800) HV	±20 HV
в диапазоне (800...940) HV	±25 HV
Диаметр площадки на поверхности изделия для установки датчика	- от 1 мм на плоскости, - от 5 мм в глухом отверстии (пазу)
Количество возможных дополнительных калибровок к шкалам твердомера	5 для каждой шкалы
Количество дополнительных шкал	3
Время одного замера твердости	2 сек.
Число замеров для вычисления среднего значения	1–99
Емкость памяти результатов измерений	12 900
Максимальное количество именных блоков результатов измерений, создаваемых в памяти	100
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения	3
Связь с компьютером	USB
Питание	Встроенный аккумулятор Li-Po 3,7В 1100 мА/ч
Размеры электронного блока твердомера	121x69x41 мм
Масса электронного блока твердомера	300 г
Масса штатного датчика «А»	150 г
Диапазон рабочих температур	-15 ... + 35 °С
Наличие драгоценных металлов	Отсутствуют
Гарантийный срок эксплуатации	32 месяца с даты продажи, но не более 36 месяцев с даты выпуска
Межповерочный интервал твердомера	1 год

Файлы

rukovodstvo-po-ekspluataczii-ultrazvukovogo-tverdomera-tkm-459cm-proizvodstva-npp-mashproekt.pdf

3 621.97 кб

Комплектация

Составляющие комплекта	"Специальный"
Электронный блок твердомера со встроенным аккумулятором	х

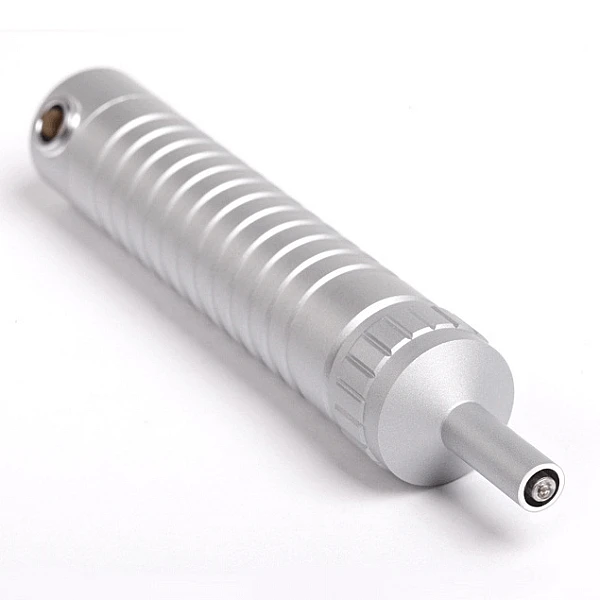

Датчик тип «А» (50Н) штатный	х
Датчик тип «Н» (10Н)
Датчик тип «С» (100Н)
Датчик тип «К» (50Н)
Датчик тип «AL» (50Н) с наконечником 53 мм
Насадка «U-459» для криволинейных и цилиндрических поверхностей	х
Соединительный кабель	2 шт.
Контрольный образец твердости по шкале HRC	х
Комплект мер твердости МТР (ГОСТ 9031)
Смазка притирочная «Циатим-201»	х
Стенд измерительный Т4
Аккумуляторная шлифовальная машинка
Зарядное устройство	х
Диск с ПО	х
Руководство по эксплуатации (совмещенное с паспортом)	х
USB-кабель для ПК	х

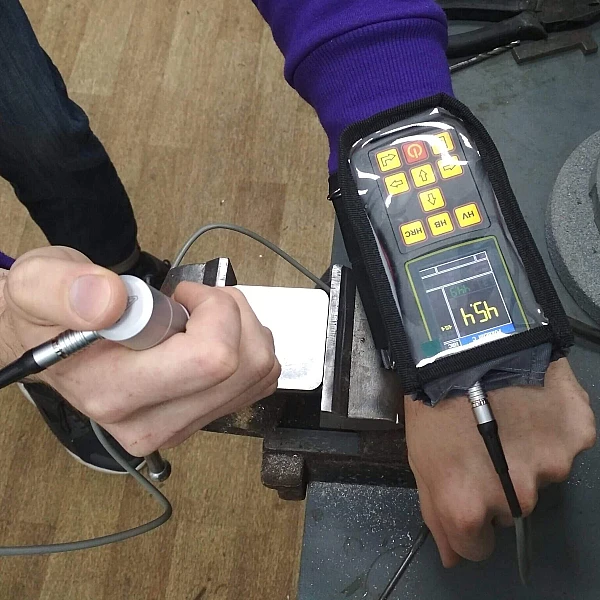

Защитный чехол и манжета для размещения прибора на руке оператора	х
Сумка для переноски и хранения
Специализированный кейс для переноски и хранения	х

Дополнительная комплектация

Сменные датчики различной конструкции и нагрузки.

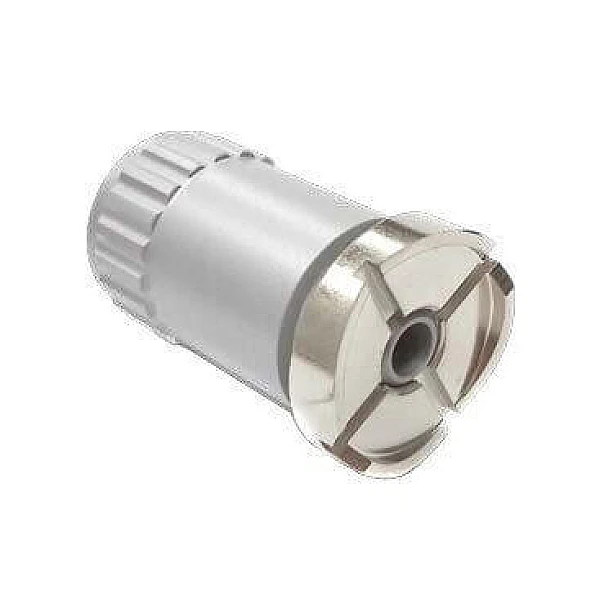

Специализированная насадка «U-459» для позиционирования датчика на сложных поверхностях.
Эталонные меры твердости (ГОСТ 9031).
Стенд измерительный Т4 обеспечивает стабильное усилие на датчик и его перпендикулярное положение к поверхности образца. Рекомендуется для контроля твердости малогабаритных образцов и больших партий однотипных изделий.
Соединительные кабели.
Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
