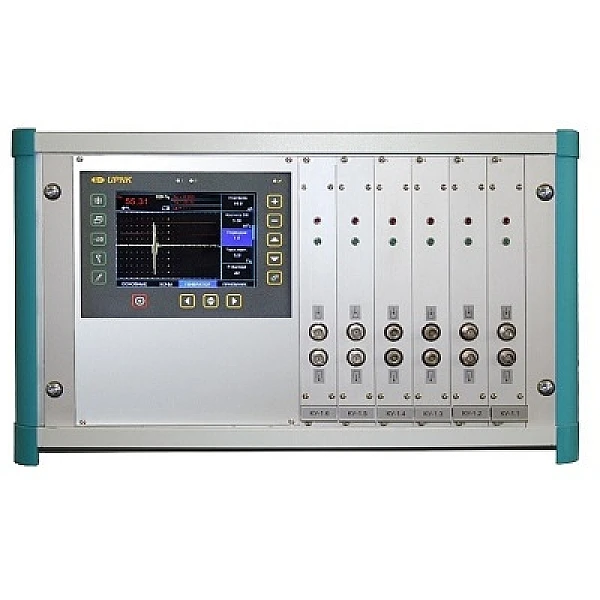

УПНК-6Т 6-канальный УЗ дефектоскоп

УПНК-6Т 6-канальный УЗ дефектоскоп

«УПНК-6Т» отлично зарекомендовал себя в дефектоскопии и толщинометрии труб с диаметром 2 мм и толщиной стенки 0,2 мм. При работе в динамическом режиме с СОП 2х0,171 и СОП 2х0,250 отклонение от заданных параметров составило 1 мкм.

ОСОБЕННОСТИ:

• Мобильность (масса не более 15 кг)
• Возможность подключения к ультразвуковым установкам с разной степенью автоматизаций
• Релейный выход. Возможность для подключения к существующей транспортной системе
• Возможность интеграции в стандартную 19 дюймовую приборную стойку
• Независимость всех каналов и использование 2-х компьютеров: обработки и управления работой, что позволяет обеспечить высокоскоростную работу системы и реализовать различные режимы обработки сигналов в каждом канале с частотой посылок до 15 кГц (!)
• Возможность комбинирования методов контроля: одновременного поиска дефектов и определения глубины их залегания (режим дефектоскоп) и/или измерения толщины и фиксации расслоений (режим толщиномер)
• Частотный диапазон канала - от 0,5 МГц до 25 МГц
• Встроенные аналоговые фильтры и катушки индуктивности, позволяющие подключать и согласовывать практически любые преобразователи
• Сохранение протоколов контроля изделий в виде файловой базы данных и передача их на USB носитель без подключения к ПК (!)
• Использование сетевых возможностей Windows NT/2000, делает возможным удаленный мониторинг участка контроля и интеграцию установки в единую общезаводскую систему качества
• Возможна реализация любых способов контроля: иммерсионного (с синхронизацией от поверхностного сигнала), совмещенного/раздельно-совмещенного эхо-метода, теневого или зеркально-теневого методов.

Стоит обратить внимание на то, что контроль тонкостенных труб – это не единственный вариант использования «УПНК-6Т», но демонстрация его широких возможностей в области УЗК.

Режим толщиномер: СОП 2х0,171 мм в динамике


Режим толщиномер: СОП 2х0,250 мм в динамике


Режим дефектоскоп: СОП 4х0,2 отражение от внутренней риски
