Волноводный уровнемер STREAMLUX SLL-RGW700
SLL-RGW700 — это серия погружных уровнемеров для контактного измерения уровня жидкостей и сыпучих материалов в максимально узких пространствах. Такая способность прибора обеспечивается принципом распространения измеряющей волны вдоль штыря или троса (волновода).

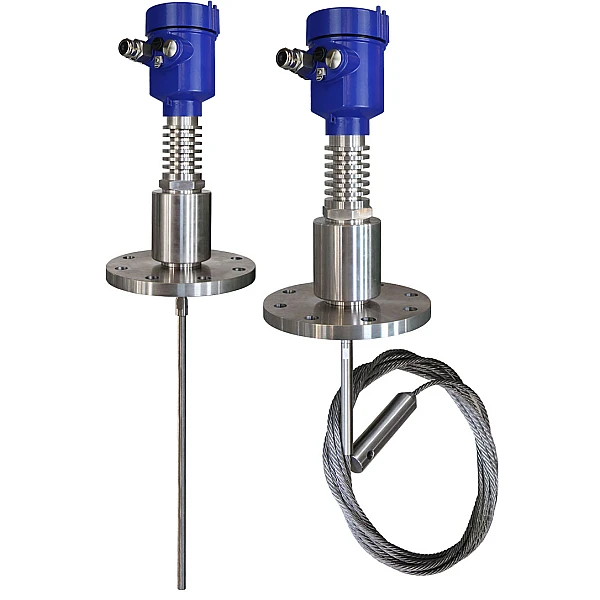

Конструкция волноводного типа позволяет производить контактное измерение уровня в условиях повышенной сложности: кипения, перемешивания, активного пенообразования и высокого уровня парения. Уровнемеры с направленной волной отлично справляются с измерением циркулирующих жидкостей, работают совместно с пропеллерными смесителями и в аэротенках. Работает в диапазоне температур от -200 до +400°С и давление до 40 МПа, нестабильные условия процесса: изменения вязкости, плотности или кислотности не влияют на точность.
Благодаря направленности волны, уровнемеры SLL-RGW700 предельно чётко определяют границу измеряемого продукта с окружающей средой, что позволяет им работать с максимальной точностью.
Модели уровнемеров SLL-RGW700, оснащённые коаксиальным волноводом, разработаны для работы в жидкостях с низкой диэлектрической проницаемостью. Например, для измерения неионизированной или деоксигенированной воды и других подобных жидкостей, с которыми плохо справляются другие модели уровнемеров всех типов.
Жидкостей:
- воды чистые, неионизированные или раскисленные, а также сточные в процессе очистки
- кислоты, щёлочи, растворители, спирты
- тетрахлорид титана
- краски и лаки
- масла, нефть и нефтепродукты
Твёрдых веществ:
- цемент, клинкер, шлам
- опилки
- пылеугольная крошка, сухая зола, сажа
- глинозём
- зерно, мука, соль и другие сыпучие пищевые продукты

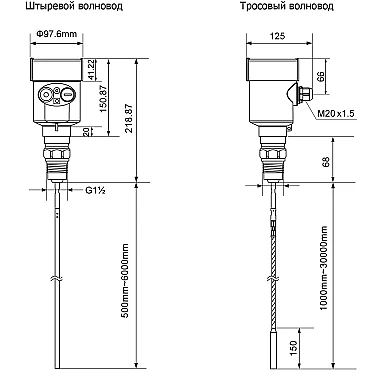

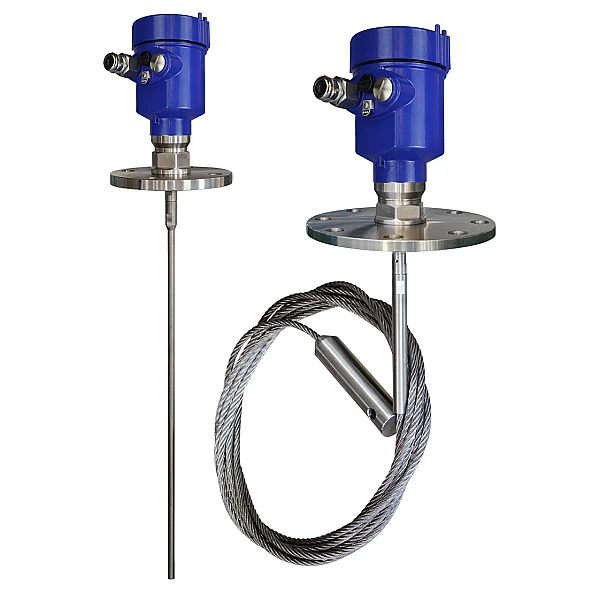

Волноводные уровнемеры могут комплектоваться штыревым волноводом для измерения в диапазоне от 0,5 до 6 метров или тросовым волноводом для диапазона измерений от 1 до 30 м.
Выбор волновода зависит от конкретных условий измерений и подбирается специалистами.

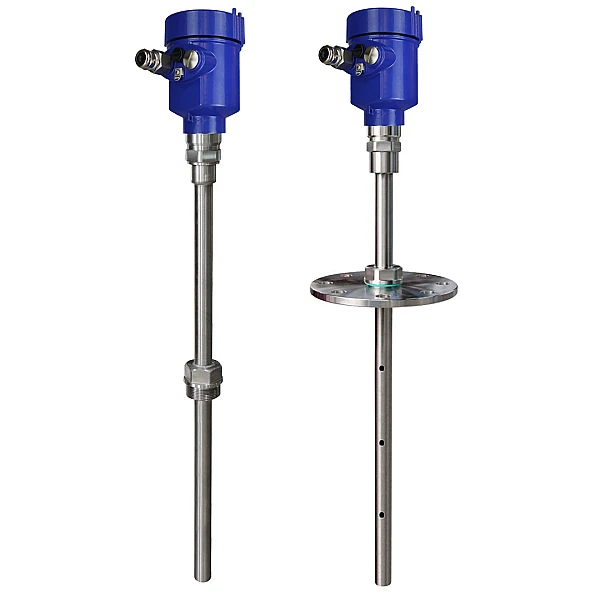

Для измерения материалов с диэлектрической постоянной ≤1.3 и вязкостью ≤500сСт при слабом налипании, используют волноводы коаксиального типа. Направляющий волну стержень помещается соосно внутрь своего рода мерной трубки с отверстиями для свободного протекания жидкости. Внешняя трубка отсекает пену, сильное бурление и наведённые помехи, позволяя эхо-сигналу дойти до приёмника без искажений и потерь.
Эта компактная и надёжная конструкция не только подходит для таких сложных сред, как неионизированная и деоксигенированная вода, но также позволяет отсеивать помехи от близко расположенных мешалок или отверстий для налива жидкости в ёмкость.

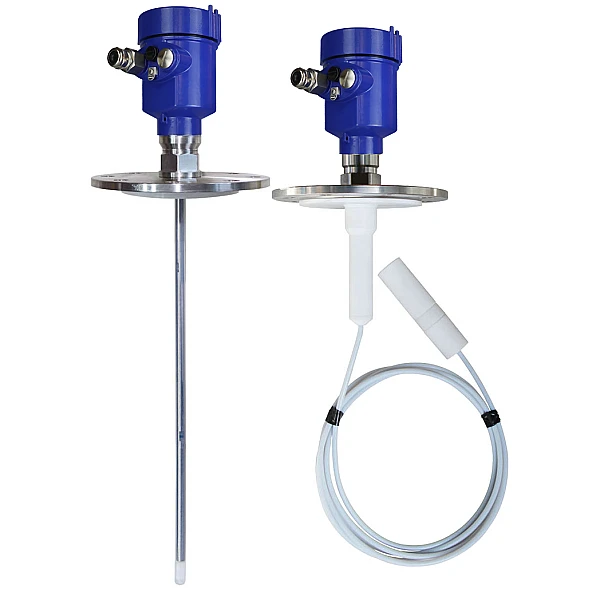

Для измерения агрессивных веществ волноводная часть может быть покрыта антикоррозийной оболочкой, проницаемой для радиолучей.
Дополнительные преимущества уровнемеров SLL-RGW700
- Принцип "управляемой волны" позволяет измерять материалы с более низкими (≥1,3) диэлектрическими постоянными.
- Направленная волна легко преодолевает пар и пену, которые не влияют на результаты измерений.
- Результаты измерений не зависят от плотности жидкости, рыхлости твёрдых материалов, температуры и пыления во время подачи.
- Измеряет все виды проводящих, непроводящих и агрессивных сред.

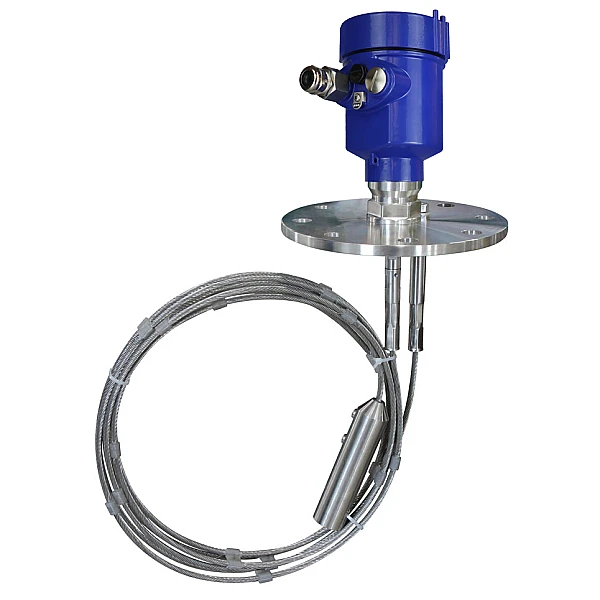

Волноводы представляют собой металлические жёсткие стержни или гибкие металлические кабели. Микроволновый импульс проходит по внешней поверхности стержня или кабеля до встречи с измеряемой средой.
На границе резкого изменения диэлектрической проницаемости (совпадающей с границей сред) происходит отражение импульса, обратный эхо-сигнал принимается антенной и обрабатывается вычислителем.
Расстояние до продукта рассчитывается по разнице во времени между излучённым и эхо импульсами.

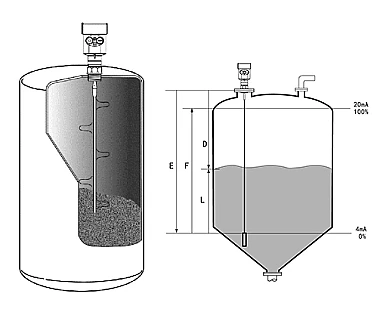

Расстояние D до поверхности материала пропорционально времени прохождения импульса T:
D = C ×T /2
Где C - скорость света.
Поскольку расстояние E до нижнего уровня продукта известно, текущий уровень продукта L равен:
L= E-D
|
Модель и тип измерителя |
Уровнемер погружной волноводного типа SLL-RGW700 |
|
Тип антенны |
Волноводы различных типов длиной от 0,5 до 30 метров |
|
Дистанция измерения, м |
0,5 ~ 30 м |
|
Точность измерения |
± 3 ~ 10 мм |
|
Зона нестабильной точности |
300 ~ 500 мм |
|
Температурный диапазон измеряемой среды |
-200 +400° |
|
Технологическое давление в резервуаре |
-0,1 ~ 4 МПа |
|
Рабочая частота |
500 МГц- 1,8 ГГц |
