Мониторинг развития трещин АВТОГРАФ-2

Мониторинг развития трещин АВТОГРАФ-2

АВТОГРАФ-2 предназначен для длительного мониторинга деформаций и развития трещин строительных и др. конструкций, наблюдения за изменением геометрических размеров различных объектов, а также для контроля температуры и влажности окружающего воздуха. Прибор может использоваться для:

• контроля микроклимата помещений
• регистрации процессов сушки древесины, процессов термообработки бетона

Преимущества:

• Простота установки: имеет двухточечное крепление на объекте измерений с помощью анкеров или дюбелей
• Полная автономность и микропотребление. Срок службы встроенной литиевой батареи до 5 лет
• Малые габариты и вес
• Упругий струнный элемент измерительной базы
• Объем памяти - более 1 млн. результатов измерений
• Беспроводной интерфейс связи Bluetooth со смартфоном. Дальность устойчивого соединения - не менее 10 м - делает прибор максимально удобным для использования

Основные функции:

Прибор осуществляет синхронную автоматическую регистрацию следующих параметров:

• линейного перемещения (ширина раскрытия трещин в бетоне, деформации)
• влажности воздушной среды
• температуры воздушной среды

Прибор может быть использован для регистрации изменений геометрических размеров различных элементов конструкций и их температурно-влажностных режимов на различных строительных и технологических объектах при температуре окружающей среды от – 40 ºС до +55 ºС.

В процессе регистрации значения измеряемых параметров через заданный пользователем интервал времени записываются во внутреннюю энергонезависимую память прибора. Период записываемых отсчетов устанавливается заранее с помощью сервисного приложения, установленного на смартфоне.

Завершение регистрации производится автоматически после истечения заданной продолжительности регистрации или в результате принудительной остановки процесса измерений со смартфона.

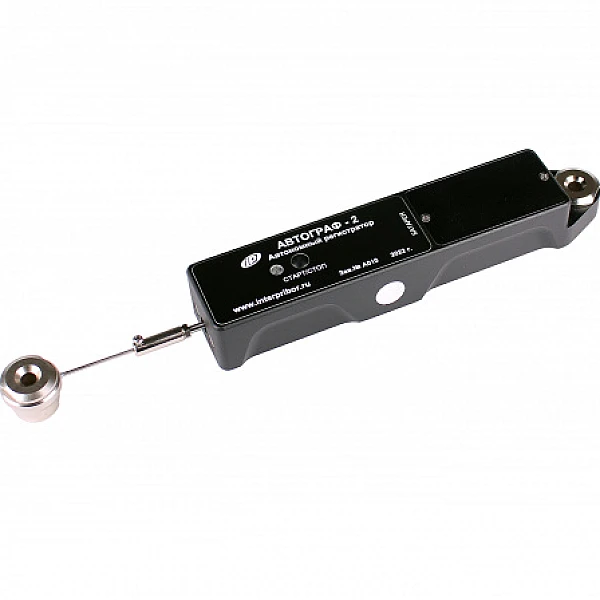

Конструкция:

• Прибор выполнен в моноблочном герметичном конструктиве и включает в себя:
  – датчик линейных перемещений (для наблюдения за шириной раскрытия трещин в бетоне и деформациями) и датчик температуры и влажности окружающего воздуха
  – встроенное микропроцессорное устройство с литиевой батареей для задания режимов регистрации, фиксации результатов измерений и их передачи в смартфон по Bluetooth

Сервисная компьютерная программа:

• Приложение для смартфона
• Задание режимов регистрации: время запуска, периодов отсчетов, длительность цикла регистрации, параметров объекта контроля
• Архивация, документирование и обработка результатов
• Экспорт в Excel, сохранение в текстовый формат для других программ

О приборе:

Безопасность эксплуатации здания или сооружения зависит от их технического состояния. Под воздействием динамических и статических нагрузок в несущих элементах могут появляться трещины, которые могут привести к аварийному состоянию конструкции в целом. Наиболее опасный вид трещин – это сквозные, которые вызывают разрушение сечений и развиваются интенсивно. Но и поверхностные трещины при их прорастании и развитии со временем приводят к ухудшению состояния объекта, постепенно влияя не только на внешний облик, но и на общую прочность конструкций.

Специфика мониторинга трещин строительных конструкций:

Мониторинг развития трещин связан с комплексными исследованиями объекта, которые будут учитывать разнообразные факторы воздействия, например, геодезические: состояние грунтовых вод, близлежащие строительства и т.д.

Мониторинг развития трещин позволяет своевременно установить степень опасности и скорость её развития под влиянием факторов окружающей среды и нагрузок. Самый простой контроль трещин – это установка гипсового маяка или индикатора часового типа, но такой вид мониторинга не позволяет провести глубокий анализ, учитывающий внешние факторы, в частности температуру и влажность окружающего воздуха, и требует дополнительных измерений.

Компания «Интерприбор» представляет регистратор АВТОГРАФ-2 - портативный прибор для мониторинга развития трещин в железобетонных конструкциях зданий и сооружений.

Преимущества работы с прибором:

Преимущества прибора для мониторинга трещин АВТОГРАФ-2:

• портативность и автономность прибора обеспечивают его применение в труднодоступных местах исследуемого объекта;
• легкость установки на месте измерения при помощи двухточечного крепления;
• мощный литиевый аккумулятор с долгим сроком службы;
• одновременный контроль ширины раскрытия трещин в совокупности с показателями температуры и влажности;
• универсальная базовая комплектация и моноблочное исполнение;
• простая передача данных для анализа на ПК;
• автоматические режимы регистрации измерений.
