Прибор диагностики элементов строительных конструкций и дорожных покрытий СПЕКТР-5

Прибор диагностики элементов строительных конструкций и дорожных покрытий СПЕКТР-5

Прибор предназначен для диагностики и определения толщины бетонных фундаментных плит, перекрытий, настилов мостов и других бетонных конструкций с использованием метода импакт-эхо (ударного эха) в соответствии с требованиями п.7.1 ГОСТР 71733-2024 и стандарта ASTM C 1383-15.

Прибор также используется в дорожном строительстве при контроле качества дорожных покрытий и определения толщины асфальта дорожного полотна.

Преимущества:

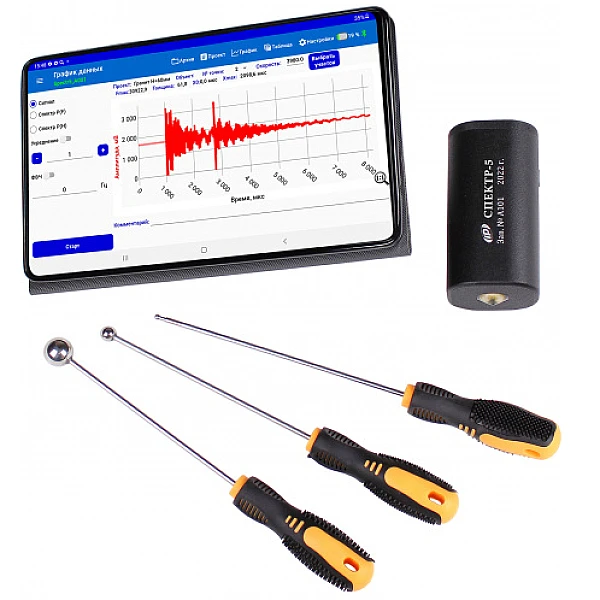

• Интегрированное решение, включающее мобильный беспроводной блок (датчик), приложение на планшетном компьютере и набор ударных элементов для тестирования объектов методом ударного эха.
• Возможность выявления серьезных дефектов (расслоений и пустот) на ранней стадии, чтобы избежать дорогостоящего ремонта объекта на более позднем этапе.
• Эффективный сбор данных за счет обработки каждого ударного воздействия.
• Высокая производительность.
• Определение скорости звука в материале конструкции при условии, что проектная толщина объекта контроля точно известна или имеется возможность прямого измерения толщины исследуемой конструкции.
• Автоматический режим работы с использованием ожидаемого значения измеряемой толщины объекта.
• Гибкие функции обработки результатов измерений (фильтрация, скользящее среднее, избирательная обработка участка, содержащего полезный сигнал).
• Возможность добавления текстового комментария к любому измеренному результату.
• Возможность импортирования результатов измерений на другой планшетный компьютер.

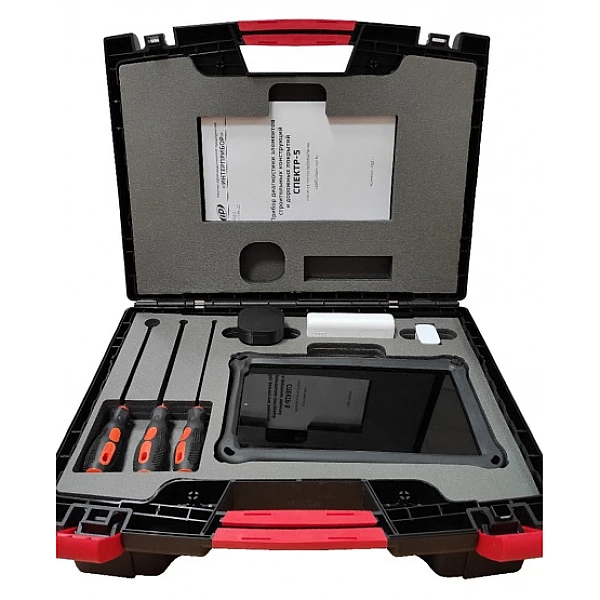

• Встроенный литиевый аккумулятор и малое потребление гарантируют продолжительное время автономной работы, а наличие блока автономного питания в комплекте поставки позволяет увеличить продолжительность работы прибора.
• Компактность прибора и малые габариты.
• Беспроводной интерфейс связи Bluetooth с планшетным компьютером. Дальность устойчивого соединения - не менее 10 м - делает прибор максимально удобным в применении при использовании в полевых условиях.

Основные функции:

• Электронный блок прибора предназначен для проведения измерений на различных строительных объектах при температурах окружающего воздуха от минус 10 ºС до плюс 40 ºС.
• Диапазон рабочих температур окружающей среды планшетного компьютера составляет от 0 °С до плюс 35 °С.
• Вычисление толщины пластинчатой конструкции прибор осуществляет по результатам измерения частоты и использованием известной скорости упругой продольной волны (Р-волны) в конструкции.
• Упругая продольная волна в конструкции генерируется кратковременным точечным ударом и отражается между параллельными (противоположными) поверхностями пластины.
• Прибор позволяет проанализировать реакцию пластинчатой конструкции на ударное воздействие как во временной, так и в спектральной области.
• Период отсчетов, используемых для вычисления частоты Р-волны, записывается в электронный блок прибора с помощью сервисного приложения, установленного на планшетном компьютере.
• В приложении на планшетном компьютере сохраняется wav-файл амплитудно-временного сигнала для каждого ударного воздействия, содержимое которого позволяет вывести на экран записанный сигнал в различных вариантах графической визуализации.
• Приложение позволяет осуществить обработку записанного сигнала с использованием различных математических инструментов – частотной фильтрации, усреднения сигнала с использованием метода скользящего среднего, избирательной обработки произвольного участка, содержащего полезный для анализа сигнал.
• Результаты измерений сохраняются в приложении на планшетном компьютере. Результаты можно просматривать и анализировать непосредственно на объекте исследований и в офисных условиях, используя различные комбинации математических инструментов, доступных в приложении.
